Plastikverbindungsstücke FTTH aus optischen Fasern, 2*3mm Schnellkupplungs-Faser-Optikverbindungsstücke
Produktdetails
| Produktname: | Faser Optik-schnelles Verbindungsstück Sc UPC | Farbe: | Blau |
|---|---|---|---|
| Anwendung: | Netz FTTH FTTB FTTX | Rückflussdämpfung: | ≥50dB |
| Einfügungsdämpfung: | ≤ 0.3dB | ||
| Hervorheben |
2*3mm Plastikverbindungsstücke aus optischen Fasern,2*3mm Schnellkupplungs-Faser-Optikverbindungsstücke,Schnellkupplungsfaseroptikverbindungsstücke |
||
Produktbeschreibung

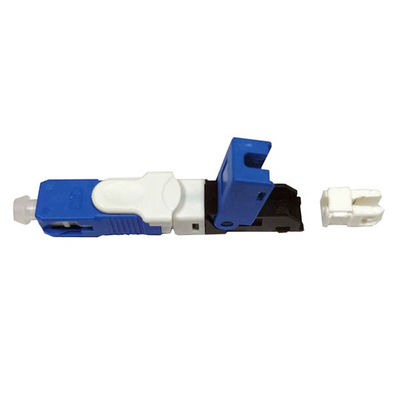

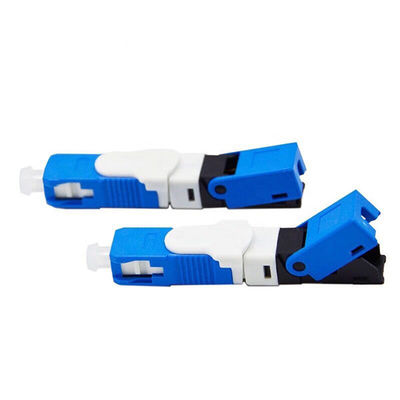

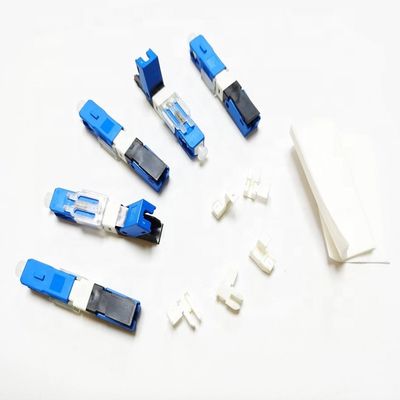

Verbindungsstück-Faser-Schnellverbinder ESC250D Sc UPC schneller
Produkt-Beschreibung
Das schnelle Verbindungsstück (Feld-Versammlungs-Verbindungsstück oder Feld beendetes Faserverbindungsstück, schnell Versammlung Faserverbindungsstück) ist ein revolutionäres nachträglich einbaubares Verbindungsstück aus optischen Fasern, das keinen Epoxy-Kleber und kein Polieren erfordert. Der einzigartige Entwurf des patentierten mechanischer LWL-Spleiß Körpers enthält einen Fabrik-angebrachten Faserstummel und eine vor-Polierkeramische Zwinge. Unter Verwendung dieser Versammlung vor Ort
Optikstecker, ist es möglich, die Flexibilität des optischen verdrahtenden Entwurfs zu verbessern sowie die Zeit verringernd erfordert für Faserbeendigung. Die schnellen Verbindungsstück-Reihen sind bereits eine populäre Lösung für optische Verdrahtung innerhalb der Gebäude und der Böden für LAN& CCTV-Anwendungen und FTTH.
Spezifikation
| Name | Spezifikation |
| Faserart | Monomode- oder in mehreren Betriebsarten |
| Anwendbar für | Innen- oder FTTH im Freien |
| Kabeldurchmesser | 2*3mm |
| Durchmesser von Cermic-Kern | 2.499±0.002mm |
| Konzentrizität des keramischen Kernes | ≤0.5um |
| Material von Plastikteilen | PBT (Hauptteil); PEI (innerer Kern); Staubkappe (PET) |
| Frühlingsmaterial | 304 |
Eingefügte Stirnfläche
1. Steckerstirnflächeprüfmethode: des Inspektions-Instrumentes 100% des Endes 400# Test.
2. Regionale Übersichtskarte.
3. Stirnflächeanforderung.
| Regions-Defekt | Region A (0~25um) |
Region B (25~125um) |
Region C (125~250um) |
| Kratzer | Erlauben Sie einen Kratzer nicht mehr als der Faserkern und das width≤1um | Erlauben Sie zwei scratchs und das width≤2um | Erlauben Sie fünf scratchs und Breite ≤ 2um |
| Tupfen | Erlauben Sie einen Tupfen nicht mehr als der Faserkern und das diameter≤1um | Erlauben Sie zwei Tupfen und das diameter≤2um | Erlauben Sie zwei Tupfen und das Durchmesser ≤ 5um |
| Schutzblech | Zwischen Bereich B und Bereich C, erlauben Sie Schutzblech, das Öffnungsbreite weniger als 5um; und die Länge des Schutzblechs ist kleiner als 30% von Umkreis des Faserendes |
||
Einsatzkernstirnfläche 3D
| PC | UPC | |
| Faser-Höhe (Nanometer) | -100~+50 | -100~+50 |
| Radiusof-Biegung (Millimeter) | 5~12 | 10~25 |
| Spitzen-Ausgleich (um) | ≤50 | |
| Winkelfehler (°) | ±0.3 | |
Faserschneidlänge
Anhang einer, Prüfung unter umgebungsbedingter Beanspruchung
| Projekt | Testbedingung | Indexieren Sie | Überwachung des Anteils |
| Hohe Temperatur | 85℃, 96H | ΔIL-≤ 0.2dB | Gelegentliche Überwachung von WIP 5pcs |
| Niedrige Temperatur | -25℃, 96H | ΔIL-≤ 0.2dB | |
| Schleife | -25~+85℃, 3.5H/Cycle, Schleife 40times | ΔIL-≤ 0.2dB | |
| Heiß und feucht | 110℃, 90%RH, 2 Atmosphärendruck, 96H | ΔIL-≤ 0.2dB | |
| Immersion | 43ºC, PH5.5, 168H | ΔIL-≤ 0.2dB |
Anhang zwei, mechanischer Test
| Projekt | Testbedingung | Indexieren Sie | Überwachung des Anteils |
| Zu angreifen | 1.8m, drei axial, 8mal/axial | ΔIL≤0.2dB | Gelegentliche Überwachung von WIP 5pc |
| Erschütterung | 10 zu 50HZ, 45mal /min, Umfang 0.75mm, drei axial. Jedes axiale 30min | ΔIL≤0.2dB | |
| Rückseite | Abstandsmaschine 20 bis 28cm, + 180 Grad, 6s/Zeiten, 25mal | ΔIL≤0.2dB | |
| dehnbar | Der Abstand vom Stecker ist 20 bis 28cm, 1min und die Last ist 50N |
ΔIL≤0.2dB |
