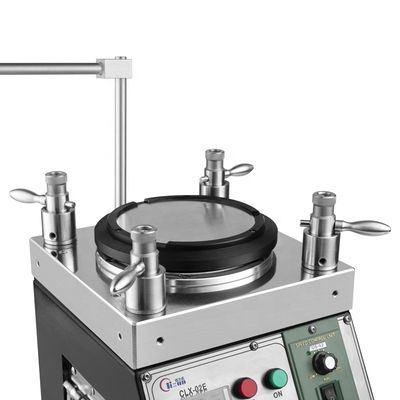

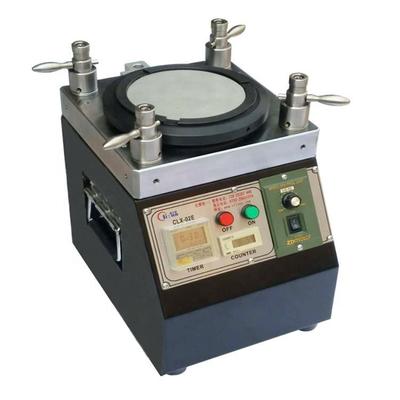

CLX02E Maschine zur Herstellung von Faserpatch-Schnüren - 4 Eckschleifmaschine zur Polierung optischer Fasern
Die Glasfaserpoliermaschine basiert auf internationalen universellen Standards und langjähriger Erfahrung.Es übertrifft die Anforderungen an die Endflächengeometrie der GR-326 und passt sich mit dem neuen IDiese Maschine verfügt über keine Schwankungen beim Polieren von 1 oder 24 Steckverbänden, eine stabile Anlage und eine kompakte Größe.für die Massenproduktion bestimmt, kann es ausgezeichnete Verbindungsendflächen für LC-, SC-, ST-, FC-, MTRJ-, E2000-Anschlüsse verarbeiten, einschließlich Winkelpolieren.
Wesentliche Merkmale
Geräte zur Hochpräzisionspolierung mit Glasfaser
Schnellwechsel-Gießgeräte für einen effizienten Betrieb
Planetenumlaufbahnpolierspuren mit einstellbarer Drehgeschwindigkeit (normalerweise 140 Dreh/min)
Hohe Kapazität: 48 Stück für MU/LC-Anschlüsse, 36 Stück für SC/FC/ST
Der Erstpass für die Qualität der Endfläche erreicht 98%~100%

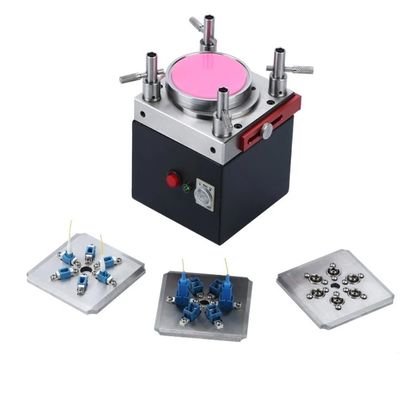

IPC-Struktur-Faserpoliervorrichtung mit unabhängiger Verdichtung für jeden Steckverbinder
3D-Übergangsquote ≥98% (100% typisch nach IEC-Normen)
Ausgezeichnete Leistung: Rücklaufverlust von APC ≥60 dB, Rücklaufverlust von PC ((UPC) ≥55 dB, Einsatzverlust ≤0,20 dB (typisch)
Hochwertige Edelstahlkonstruktion mit Wärmebehandlung für Präzision und Langlebigkeit
Ausgezeichnete Stabilität mit einer Lebensdauer von 8-10 Jahren
Technische Spezifikation
| Maschinentyp |
Die Nummern sind folgende: |
| Maschinengröße |
L 240 mm × W 240 mm × H 260 mm |
| Nettogewicht |
28 kg |
| Leistungsaufnahme |
110~230VAC 50Hz/60Hz |
| Elektrizität |
126w |
| Relative Luftfeuchtigkeit |
15% bis 85% |
| Arbeitstemperatur |
8°C bis 45°C |
| Überdosierung der Drehplatte |
127 mm (5 Zoll) |

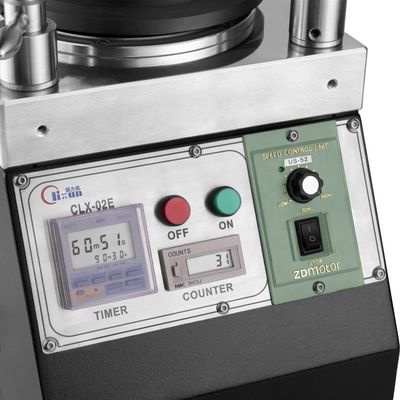

| Zeiteinstellungen |
99 Minuten 99 Sekunden (maximal) |
| Geschwindigkeit der Drehplatte |
140 Umdrehungen pro Minute |
| Höhe des Plattensprungs |
< 10 mm |
| Druckkonfiguration |
21 ~ 36 N/cm2 |
| Geräuschpegel |
< 50 dB |
Polierleistung

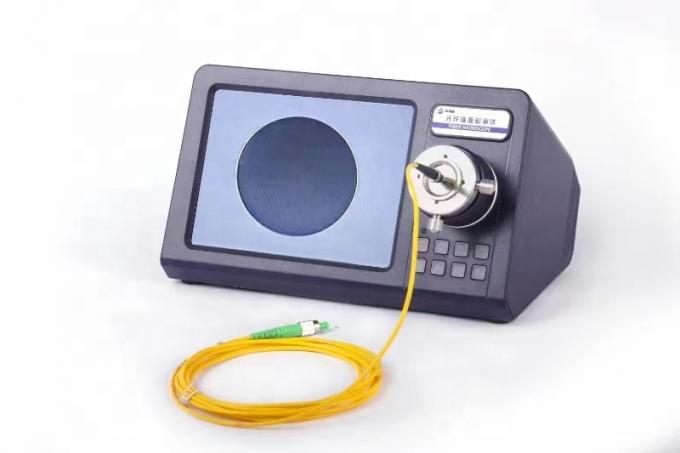

Ergebnisse der Inspektion der Faserendseite
Hochwertige Oberflächenpolierung ohne weiße Flecken oder Kratzer, gut sichtbare Faserkanten.
IL/RL-Prüfresultate
| Typ des Steckers |
SM/UPC |
SM/APC |
MM/UPC |
| Einsetzungsverlust |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,50 dB |
| Rücklaufverlust |
≥ 55 dB |
≥ 55 dB |
≥ 30 dB |
Ergebnisse der Geometrieprüfung
| Parameter |
UPC-Kriterium |
Kriterium für APC |
| Radius der Krümmung |
5 bis 25 mm |
5 bis 12 mm |
| Höchste Offset |
0 bis 50 μm |
0 bis 50 μm |
| Faserhöhe |
-100 ~ +50 μm |
-100 ~ +50 μm |
| Winkel |
nicht mehr |
80,00+/-0,50° |
Häufig gestellte Fragen
Sind Sie eine Fabrik oder ein Händler?
Wir sind eine Fabrik.
Was ist Ihr MOQ?
Mindestbestellmenge 1 Stück.
Bieten Sie Musterdienste an?
Ja, wir liefern Proben.
Wie wollen Sie mich versenden?
Wir versenden per DHL oder FedEx in 4-6 Tagen (kann je nach Bestellmenge variieren).
Wie zahlen wir?
Wir akzeptieren Vorausbuchungen oder zahlungsweise Zahlungen, einschließlich T/T und T/L.
Wie lange ist die Garantie für Ihr Produkt?
1 Jahr Garantie (kostenlose Reparaturen mit Ausnahme von Verbrauchsmaterialien).
Bieten Sie maßgeschneiderte Dienstleistungen an?
Ja, wir bieten die Anpassung nach Kundenanforderungen.
Über die Firma Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Die im Jahr 2010 gegründete Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. ist ein Unternehmen für optische Kommunikationsgeräte, das Forschung und Entwicklung, Produktion,Dienstleistungen nach dem Verkauf und technische DienstleistungenWir verkaufen nicht nur qualitativ hochwertige Produkte mit einem guten Kundendienst, sondern bieten auch kostenlose technische Unterstützung und Lösungen für technische Probleme, die bei der Produktion von Glasfaserverbindern auftreten.
