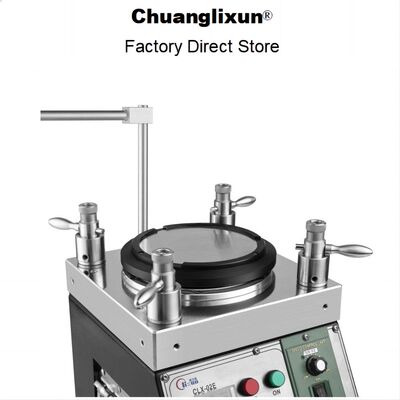

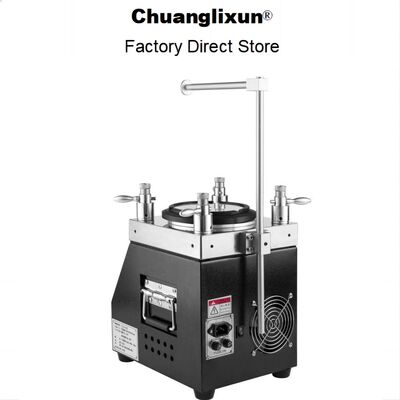

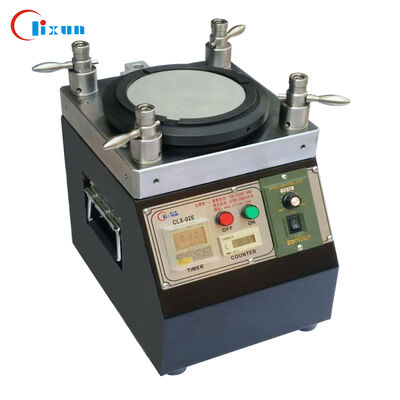

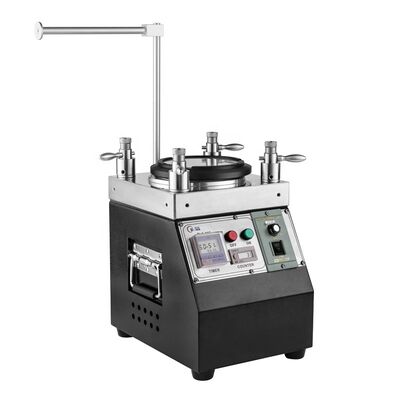

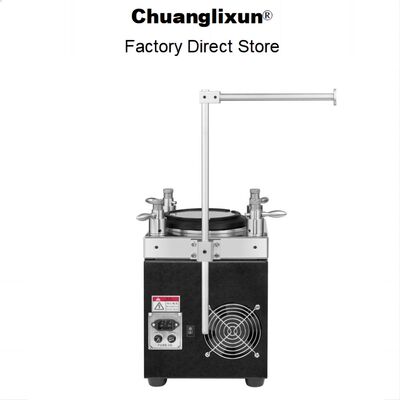

CLX-02E hochpräzise Glasfaserpoliermaschine mit 36 SC/52 LC-Kapazität und Edelstahlkonstruktion für Fabrik-/Laboranwendung
Produktdetails
| Polierkapazität: | SC 36 max, LC 52 max | Höhensprung: | <10um> |
|---|---|---|---|
| Nettogewicht: | 28 kg | Maschinengröße: | 240x240x260mm |
| Polierplattengröße: | 127 mm (5 Zoll) | Leistungsaufnahme: | 110~230VAC 50Hz/60Hz |
| Elektrische Energie: | 126 W | relative Luftfeuchtigkeit: | 15%~85% |
| Arbeitstemperatur: | 10℃~40℃ | Material: | Edelstahl |
| Zeiteinstellungen: | 99 Minuten 99 Sekunden (maximal) | Rotationsgeschwindigkeit: | 140 U/min |
| Einfügedämpfung: | ≤0,20 dB (SM), ≤0,50 dB (MM) | Rückflussverlust: | ≥55 dB (SM), ≥30 dB (MM) |
| Radiuskrümmung: | 5–25 mm (UPC), 5–12 mm (APC) | ||
| Hervorheben |
Glasfaser-Poliermaschine mit einer Kapazität von 36 SC/52 LC,Hochpräziser Polierer für Glasfaseranschlüsse,Polierausrüstung für optische Fasern aus Edelstahl |
||
Produktbeschreibung
Die Glasfaserpoliermaschine CLX-02E wurde auf der Grundlage internationaler universeller Standards und umfangreicher praktischer Erfahrungen entwickelt.Diese fortschrittliche Ausrüstung übertrifft die Anforderungen an die Geometrie der Endfläche der GR-326 und beinhaltet Vier-Ecken-Kompression mit innovativer IPC-Haltertechnologie, die branchenführende Ergebnisse liefern.
Diese Maschine wurde für Massenproduktionsumgebungen entwickelt und erzeugt durchgängig ausgezeichnete Steckverbinder-Endflächen für LC-, SC-, ST-, FC-, MTRJ-, E2000-Steckverbinder und unterstützt Winkelpolieranwendungen.Die Leistung bleibt gleich, ob gleichzeitig 1 oder 24 Steckverbinder poliert werden.
- Hochgenaue Glasfaserpolieranlagen mit Planetenschienenpolierspuren
- Schnellwechsel-Gießgeräte für einen effizienten Betrieb
- Verstellbare Poliergeschwindigkeit (normalerweise 140 Umdrehungen pro Minute)
- Höchstkapazität: 48 Stück für MU/LC-Anschlüsse, 36 Stück für SC/FC/ST-Anschlüsse
- Erstpass-Ertragsrate von 98-100% für die Endflächenqualität
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- 3D-Übergangsquote ≥98% (normalerweise 100% nach IEC-Standards)
- Rückkehrverlust von APC ≥ 60 dB, Rückkehrverlust von PC/UPC ≥ 55 dB
- Einsetzungsverlust ≤ 0,20 dB (typisch)
- Hochwertige, wärmebehandelte Edelstahlkonstruktionen für Präzision und Langlebigkeit
- Ausgezeichnete Stabilität mit einer Betriebsdauer von 8-10 Jahren
| Maschinengröße | L 240 mm × W 240 mm × H 260 mm |
| Nettogewicht | 28 kg |
| Leistungsaufnahme | 110-230VAC 50 Hz/60 Hz |
| Elektrizität | 126 W |
| Relative Luftfeuchtigkeit | 15% bis 85% |
| Arbeitstemperatur | 10°C bis 40°C |
| Material | Edelstahl |

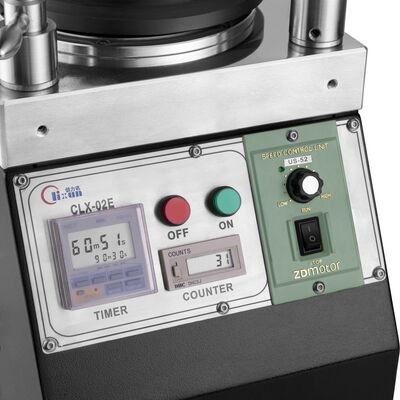

| Zeiteinstellungen | 99 Minuten und 99 Sekunden (maximal) |
| Geschwindigkeit der Drehplatte | 140 Umdrehungen pro Minute |
| Höhe des Plattensprungs | < 10 μm |
Hochwertige Oberflächenpolierung ohne weiße Flecken, keine Kratzer und gut sichtbare Faserkante.
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 55 dB | ≥ 55 dB | ≥ 30 dB |
| Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|
| Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| Winkel | nicht mehr | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelektronische Ausrüstung Co., Ltd.
Die im Jahr 2010 gegründete Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. ist ein Unternehmen für optische Kommunikationsgeräte, das Forschung und Entwicklung, Produktion,Dienstleistungen nach dem Verkauf und technische DienstleistungenWir bieten qualitativ hochwertige Produkte, umfassenden After-Sales-Service und kostenlose technische Unterstützung für die Herausforderungen bei der Produktion von Glasfaserverbindern.
Wir nutzen die wichtigsten weltweiten Spediteure, darunter DHL, FEDEX, UPS, EMS, TNT oder Seefracht.und wir wählen die kostengünstigste Versandmethode anhand der Bestellmenge aus.
Produkt-Highlights
Die Glasfaser-Poliermaschine CLX-02E ermöglicht hochpräzises Endflächenpolieren für FTTH-Patchkabel. Verfügt über eine Kapazität von 36 SC/52 LC, 98–100 % First-Pass-Ausbeute und IEC-konforme Ergebnisse. Hergestellt aus robustem Edelstahl für den Einsatz in Fabriken und Laboren, mit 2 Jahren Garantie.
