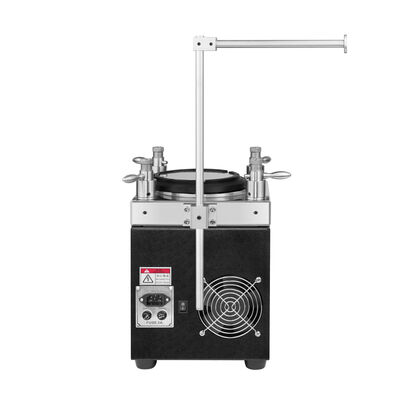

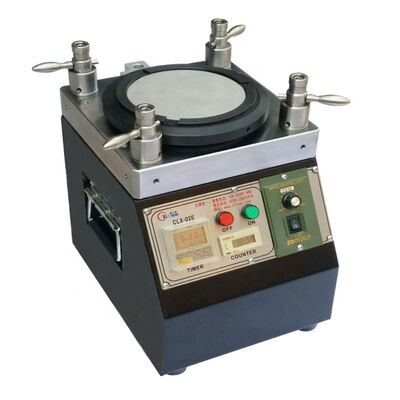

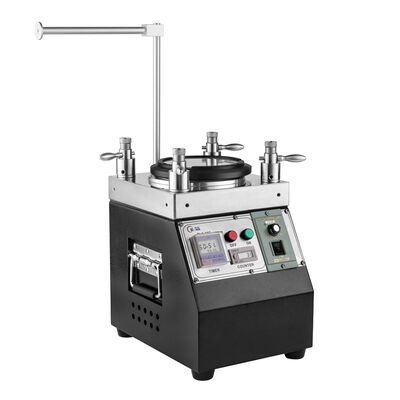

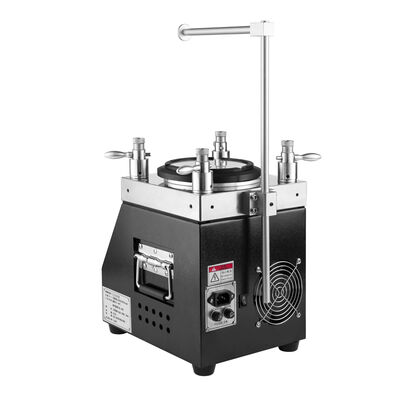

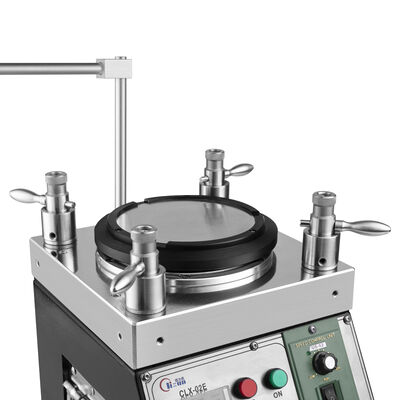

Hochpräzise Glasfaserpoliermaschine mit 48 Stück MU/LC Kapazität und 98% Erstpassleistung für die Patch Cord-Produktion
Produktdetails
| Modell: | CLX-02E | Nettogewicht: | 28 kg |
|---|---|---|---|
| Maschinengröße: | L*B*H 240*240*260mm | Polierplattengröße: | 127 mm ((5 Zoll) |
| Polierkapazität: | SC 36 max, LC 52 max | Höhenplattensprung: | <10um> |
| Leistungsaufnahme: | 110~230VAC 50Hz/60Hz | Elektrische Energie: | 126w |
| relative Luftfeuchtigkeit: | 15%~85% | Arbeitstemperatur: | 8℃~45℃ |
| Geschwindigkeit der Rotationsplatte: | 140 U/min | Druckkonfiguration: | 21 ~ 36 N/cm2 |
| Geräuschpegel: | < 50 dB | Einfügedämpfung: | ≤ 0,20 dB |
| Rückflussverlust: | ≥55dB | ||
| Hervorheben |
Hochpräzise Glasfaserpoliermaschine,48 Stück MU/LC-Kapazität Glasfaserpolierer,98 % Ausbeute beim ersten Durchgang. Patchkabel-Poliermaschine |
||
Produktbeschreibung
- Geräte zur Hochpräzisionspolierung mit Glasfaser
- Schnellwechsel-Gießgeräte für einen effizienten Betrieb
- Planetenumlaufbahnpolierspuren mit einstellbarer Drehgeschwindigkeit (Standard 140 RPM)
- Hohe Kapazität: 48 Stück für MU/LC-Anschlüsse, 36 Stück für SC/FC/ST-Anschlüsse
- Aussergewöhnliche Erstpassleistung: 98%~100% Endflächenqualität
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- 3D-Genehmigungsquote ≥98% (100% typisch für IEC-Normen)
- Rückkehrverlust von APC ≥ 60 dB, Rückkehrverlust von PC/UPC ≥ 55 dB
- Einsetzungsverlust ≤ 0,20 dB (typisch)
- Hochwertige Edelstahlkonstruktion mit einer Lebensdauer von 8-10 Jahren
| Parameter | Spezifikation |
|---|---|
| Maschinentyp | Die Nummern sind folgende: |
| Maschinengröße | 240 mm × 240 mm × 260 mm |
| Nettogewicht | 28 kg |
| Leistungsaufnahme | 110~230VAC 50Hz/60Hz |
| Elektrizität | 126 W |
| Relative Luftfeuchtigkeit | 15% bis 85% |
| Arbeitstemperatur | 8°C bis 45°C |
| Überdosierung der Rotationsplatte. | 127 mm (5 Zoll) |
| Zeiteinstellungen | 99 Minuten 99 Sekunden maximal |
| Drehgeschwindigkeit | 140 Umdrehungen pro Minute |
| Plattensprünge | < 10 μm |
| Druckkonfiguration | 21 ~ 36 N/cm2 |
| Geräuschpegel | < 50 dB |
| Typ des Steckers | Einsetzungsverlust | Rückkehrverlust |
|---|---|---|
| SM/UPC | ≤ 0,20 dB | ≥ 55 dB |
| SM/APC | ≤ 0,20 dB | ≥ 55 dB |
| MM/UPC | ≤ 0,50 dB | ≥ 30 dB |
| Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|
| Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| Winkel | nicht mehr | 80,00+/-0,50° |
Produkt-Highlights
Die Faserpoliermaschine CLX-02E ermöglicht hochpräzises Endflächenpolieren mit einer Ausbeute von 98–100 % im ersten Durchgang. Verarbeitet bis zu 52 LC- oder 36 SC-Stecker gleichzeitig. Verfügt über IPC-Haltertechnologie, einstellbare Geschwindigkeit und erfüllt die GR-326-Standards. Hergestellt aus Edelstahl für eine Haltbarkeit von 8–10 Jahren.
