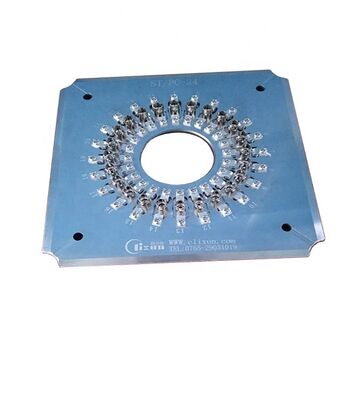

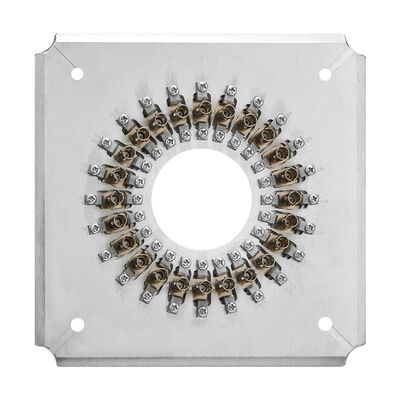

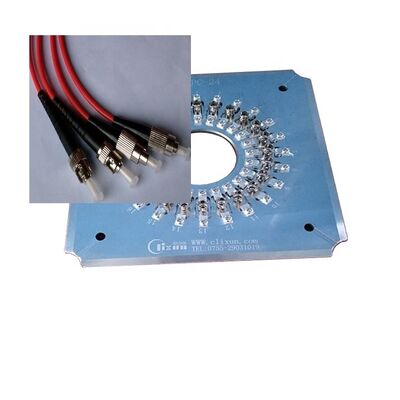

Verhärteter Edelstahl S136 Glasfaserpoliergerät für ST-Anschlüsse mit 24 Anschlüssen in einem Zyklus und Einsetzverlust ≤0,20 dB
Produktdetails
| Typ: | Faser-Optikproduktions-Maschine | Nettogewicht: | 1,2 kg |
|---|---|---|---|
| Material: | Gehärteter Edelstahl S136 | Abmessungen: | 174mm x 174mm x 26mm |
| Einfügedämpfung: | ≤ 0,20 dB | Rückflussverlust: | ≥55 dB (PC) |
| Anzahl der Faser: | 24 | Steckertyp: | ST PC |
| Stirnfläche: | PC | Fruchtdurchmesser: | 2,5 mm |
| Kapazität: | 24 Positionen | Krümmungsradius: | 5-25 mm |
| Apex-Versatz: | 0-50μm | Faserhöhe: | -100~+50μm |
| Winkel: | 8,00+/-0,50° | ||
| Hervorheben |
Poliervorrichtung aus gehärtetem Edelstahl S136-Faser,24 Steckverbinder in einer Faserpoliervorrichtung mit einem Zyklus,Einfügungsdämpfung ≤0 |
||
Produktbeschreibung
- Speziell für ST/PC-Anschlüsse mit einfachem Wechsel von Baukörpern konstruiert
- Hohe Effizienz: bis zu 24, 32 oder 36 Steckverbinder pro Zyklus poliert
- Der Ertrag bei der Qualität der Endfläche erreicht 98-100%

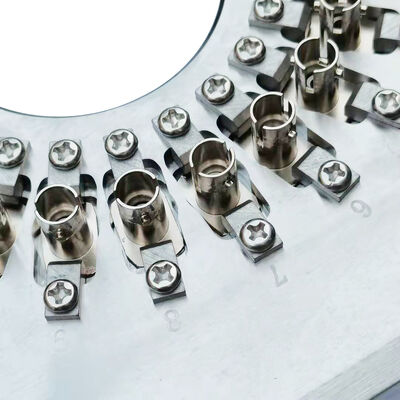

- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- Excellent performance: APC Rückkehrverlust ≥ 60 dB, UPC Rückkehrverlust ≥ 55 dB
- Austauschbare Zubehörteile verlängern die Lebensdauer erheblich
- Anpassbar für SC-, FC-, ST- und LC-Anschlüsse je nach Kundenanforderung
| Modell | Die in Absatz 1 genannten Bedingungen gelten nicht. | Der Begriff "Fördermittel" ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu verstehen. | Die in Absatz 1 genannten Bedingungen gelten nicht. |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | ST PC | ST PC | ST PC |
| Endgesicht | PC | PC | PC |
| Durchmesser der Schraube | 2.5 mm | 2.5 mm | 2.5 mm |
| Kapazität | 24 Positionen | 32 Positionen | 36 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Anwendung | Verbundene ST-PC-Anschlüsse zum Polieren | ||
| Material | Edelstahl | ||
| Abmessungen (L*W*H) | 174*174*26 mm | ||
| Nettogewicht / Bruttogewicht | 1.3 kg / 1,5 kg | ||
| Geeignete Maschinen | Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Maschinen | ||
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|
| Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| Winkel | nicht mehr | 80,00+/-0,50° |
Produkt-Highlights
Die ST-Faserpoliervorrichtung poliert bis zu 24 Steckverbinder pro Zyklus mit einer Einfügungsdämpfung von ≤0,20 dB und einer Rückflussdämpfung von ≥55 dB. Hergestellt aus gehärtetem S136-Stahl für Langlebigkeit. Anpassbar für SC/FC/LC-Anschlüsse. 2 Jahre Garantie.
