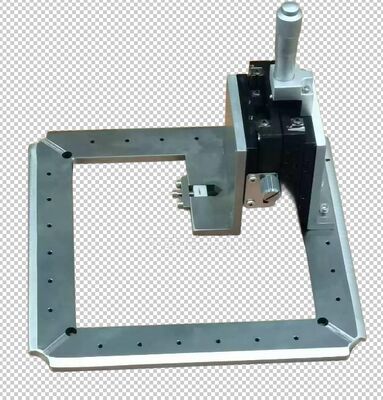

Edelstahl-S136 Glasfaserpoliervorrichtung mit 2,5 mm Ferrule-Halter und 174x174x26 mm Abmessungen für FTTH-Anwendung
Produktdetails
| Material: | Edelstahl S136 | Abmessungen: | 174mm x 174mm x 26mm |
|---|---|---|---|
| Gewicht: | 1,2 kg | Anzahl der Faser: | 24 |
| Größe des Ferrulenhalters: | 2,5 mm | Steckertyp: | FC-PC |
| Stirnfläche: | PC | Fruchtdurchmesser: | 2,5 mm |
| Kapazität: | 24 Positionen | Einfügedämpfung: | ≤ 0,20 dB |
| Rückflussverlust: | ≥55 dB (PC) | Krümmungsradius: | 5-25 mm |
| Apex-Versatz: | 0-50μm | Faserhöhe: | -100~+50μm |
| Winkel: | 8,00+/-0,50° | ||
| Hervorheben |
Poliervorrichtung aus Edelstahl S136,2,5-mm-Ferrulenhalter-Glasfaser-Poliervorrichtung |
||
Produktbeschreibung
- Speziell für FC/PC-Anschlüsse ausgelegt
- Einfacher Jig-Austausch mit einfacher, flexibler Bedienung
- Hocheffiziente Polierkapazität: 24, 32 oder 36 Verbindungen pro Zyklus
- Der Ertragsgrad für die Qualität der Endoberfläche erreicht 98-100%
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- Interferenzpassrate ≥ 98% (normalerweise 100% nach IEC-Normen)
- PC-Rücklaufverlust ≥ 55 dB bei Einfügungsverlust ≤ 0,20 dB (typisch)
- Auswechselbare Zubehörteile für eine längere Lebensdauer
| Parameter | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | FC PC | FC PC | FC PC |
| Endgesicht | PC | PC | PC |
| Durchmesser der Schraube | 2.5 mm | 2.5 mm | 2.5 mm |
| Kapazität | 24 Positionen | 32 Positionen | 36 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Anwendung | Verbundene FC-PC-Anschlüsse zum Polieren | ||
| Material | Edelstahl | ||
| Abmessungen (L*W*H) | 174*174*26 mm | ||
| Nettogewicht / Bruttogewicht | 1.5 kg / 2,0 kg | ||
| Geeignete Maschinen | Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Geräte | ||
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rücklaufverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|
| Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| Winkel | nicht mehr | 80,00+/-0,50° |
Produkt-Highlights
Hochpräzises 2,5-mm-Ferrulen-Poliergerät für FTTH-Anwendungen. Poliert bis zu 24 FC/UPC-Anschlüsse gleichzeitig mit einer Einfügungsdämpfung von ≤0,20 dB und einer Rückflussdämpfung von ≥55 dB. Hergestellt aus langlebigem Edelstahl S136 mit austauschbaren Komponenten. Benutzerdefinierte Optionen verfügbar.
