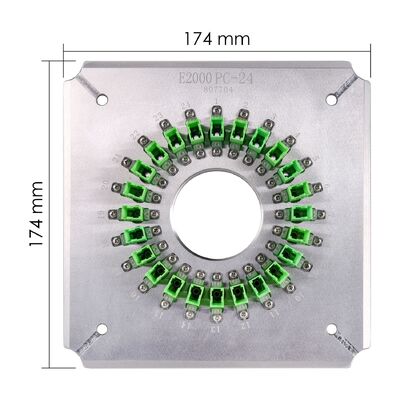

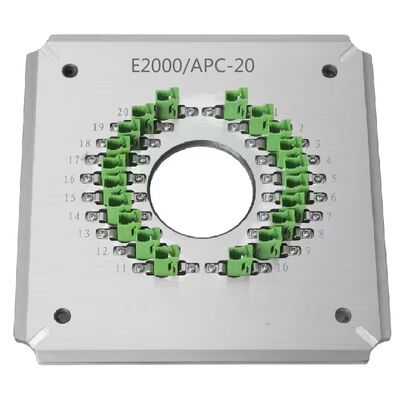

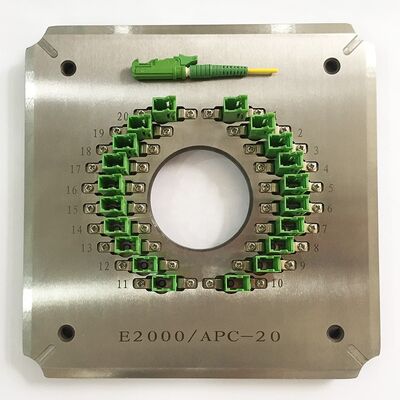

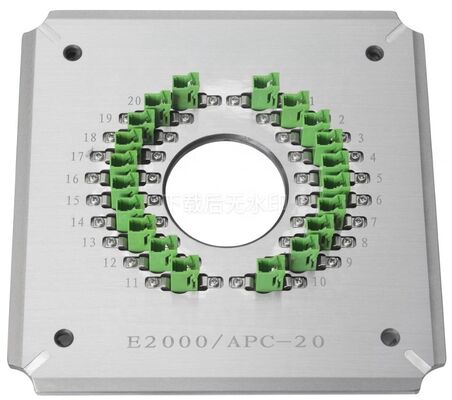

E2000/APC20 Port-Optische Faserpoliervorrichtung für FTTH-Anwendungen mit Edelstahl S136
Produktdetails
| Material: | Edelstahl S136 | Abmessungen: | 174mm x 174mm x 26mm |
|---|---|---|---|
| Gewicht: | 1,2 kg | Anzahl der Faser: | 24 |
| Größe des Ferrulenhalters: | 2,5 mm | Steckertyp: | FC-PC |
| Stirnfläche: | PC | Fruchtdurchmesser: | 2,5 mm |
| Kapazität: | 24 Positionen | Einfügedämpfung: | ≤ 0,20 dB |
| Rückflussverlust: | ≥55 dB (PC) | Krümmungsradius: | 5-25 mm |
| Apex-Versatz: | 0-50μm | Faserhöhe: | -100~+50μm |
| Winkel: | 8,00+/-0,50° | ||
| Hervorheben |
Poliervorrichtung aus Edelstahl S136,E2000/APC20 Port-Poliervorrichtung,FTTH-Polierhalter verwenden |
||
Produktbeschreibung
- Speziell für Steckverbinder E2000/PC-20 ausgelegt
- Einfacher Wickelwechsel mit einfacher, flexibler Bedienung
- Hohe Effizienz: bis zu 20 Verbindungen pro Zyklus poliert
- Der Ertrag bei der Qualität der Endfläche erreicht 98% bis 100%
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- Durchgangsrate bei Störungen ≥ 98% (normalerweise 100% nach IEC-Normen)
- PC-Rücklaufverlust ≥ 55 dB, Einsatzverlust ≤ 0,20 dB (typisch)
- Austauschbare Zubehörteile verlängern die Lebensdauer erheblich
| Modell | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | FC PC | FC PC | FC PC |
| Endgesicht | PC | PC | PC |
| Durchmesser der Schraube | 2.5 mm | 2.5 mm | 2.5 mm |
| Kapazität | 24 Positionen | 32 Positionen | 36 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Anwendung | Verbundene FC-PC-Anschlüsse zum Polieren | ||
| Material | Edelstahl | ||
| Abmessungen (L*W*H) | 174*174*26 mm | ||
| Nettogewicht / Bruttogewicht | 1.5 kg / 2,0 kg | ||
| Geeignete Maschinen | Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Maschinen | ||
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|
| Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| Winkel | nicht mehr | 80,00+/-0,50° |
Wir sind eine Fabrik.
Mindestbestellmenge 1 Stück.
Ja, wir liefern Proben.
Wir versenden per DHL oder FedEx, in der Regel 4 bis 6 Tage Lieferzeit.
Wir akzeptieren Vorausbuchung, T/T und T/L Zahlungsmethoden.
Garantie von 1 Jahr mit kostenloser Reparatur (ohne Verbrauchsgüter).
Ja, wir bieten kundenspezifische Dienstleistungen.
Produkt-Highlights
Die Faserpoliervorrichtung E2000/APC20 poliert bis zu 20 Steckverbinder pro Zyklus mit einer Ausbeute von 98–100 % im ersten Durchgang. Hergestellt aus gehärtetem Edelstahl S136 für Langlebigkeit. Erreicht eine Einfügungsdämpfung von ≤0,20 dB und eine Rückflussdämpfung von ≥55 dB. Benutzerdefinierte Vorrichtungsoptionen verfügbar.
