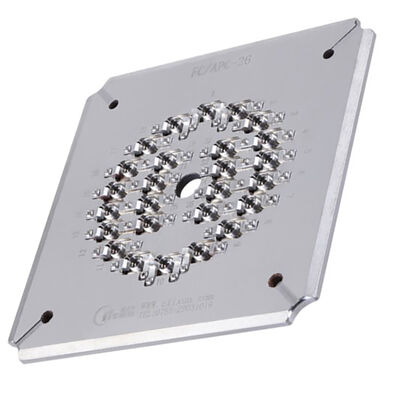

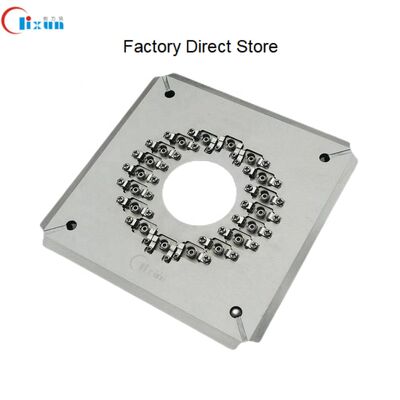

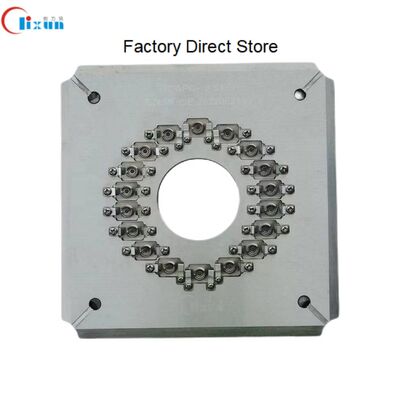

Edelstahl 26 Port FC APC Poliervorrichtung für Hochleistungs-Glasfaserpoliervorrichtung
Produktdetails
| Nettogewicht: | 1,3 kg | Abmessungen: | 174*174*26mm |
|---|---|---|---|
| Materialien: | Edelstahl | Steckertyp: | FC APC-Anschluss |
| Bruttogewicht: | 1,5 kg | Verpackungsabmessungen: | 220*220*100mm |
| Anzahl der Faser: | 26 | Fruchtdurchmesser: | 2,5 mm |
| Kapazität: | 26 Positionen | Einfügedämpfung: | ≤ 0,20 dB |
| Rückflussverlust: | ≥60 dB (PC) | Krümmungsradius: | 5-12 mm |
| Apex-Versatz: | 0-50μm | Faserhöhe: | -100~+50μm |
| Winkel: | 8,00+/-0,50° | ||
| Hervorheben |
Poliervorrichtung aus Edelstahl,26 Port FC APC Poliervorrichtung,Hocheffiziente Glasfaser-Poliervorrichtung |
||
Produktbeschreibung
- Speziell für FC/APC-Anschlüsse konstruiert
- Einfacher Jig-Austausch mit einfacher, flexibler Bedienung
- Hohe Effizienz: 18, 26 oder 36 Steckverbinder pro Zyklus poliert
- Die Ausbeute für die Qualität der Endoberfläche erreicht 98%~100%
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- Durchgangsrate bei Störungen ≥ 98% (normalerweise 100% nach IEC-Normen)
- APC-Rücklaufverlust ≥ 60 dB, Einsatzverlust ≤ 0,20 dB (typisch)
- Austauschbare Zubehörteile verlängern die Lebensdauer erheblich
| Modell | FC-APC-18 | FC-APC-26 | FC-APC-36 |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | FC APC | FC APC | FC APC |
| Endgesicht | APC | APC | APC |
| Durchmesser der Schraube | 2.5 mm | 2.5 mm | 2.5 mm |
| Kapazität | 18 Positionen | 26 Positionen | 36 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 60 dB (PC) | ≥ 60 dB (PC) | ≥ 60 dB (PC) |
| Anwendung | Verbundene FC-APC-Anschlüsse zum Polieren | ||
| Material | Edelstahl | ||
| Abmessungen (L*W*H) | 174*174*26 mm | ||
| Nettogewicht / Bruttogewicht | 1.5 kg / 2,0 kg | ||
| Geeignete Maschinen | Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Maschinen | ||
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|
| Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| Winkel | nicht mehr | 80,00+/-0,50° |
Produkt-Highlights
26-Port-FC-APC-Poliervorrichtung mit Edelstahlkonstruktion. Das hocheffiziente Design poliert bis zu 26 Anschlüsse pro Zyklus mit einer Ausbeute von 98–100 % im ersten Durchgang. Verfügt über austauschbare Komponenten, ≥60 dB Rückflussdämpfung und 1 Jahr Garantie. Benutzerdefinierte Optionen verfügbar.
