Startseite /Produkte/Polierbefestigung/36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig

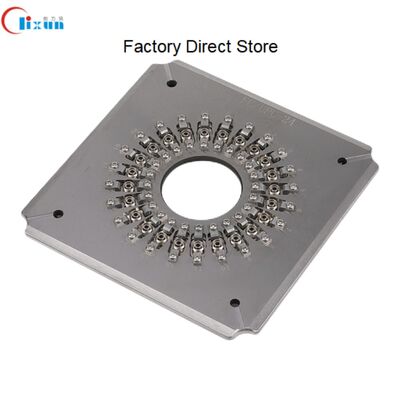

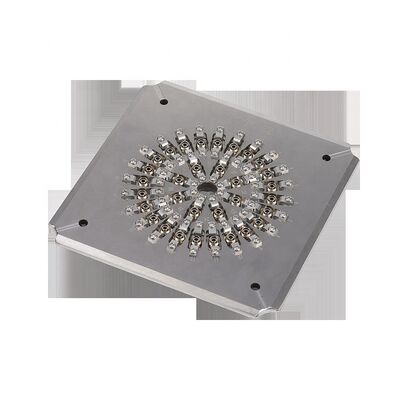

36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig

1
MOQ
36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Typ: Faser-Optikproduktions-Maschine
Größe: 174*174*26mm
Material: Edelstahl
Fruchtdurchmesser: 2,50 mm
Anzahl der Faser: 36
Steckertyp: FC-PC
Stirnfläche: PC
Kapazität: 36 Positionen
Einfügedämpfung: ≤ 0,20 dB
Rückflussverlust: ≥55 dB (PC)
Nettogewicht: 1,5 kg
Bruttogewicht: 2,0 KILOGRAMM
Krümmungsradius: 5-25 mm
Apex-Versatz: 0-50μm
Faserhöhe: -100~+50μm
Hervorheben:

Poliervorrichtung mit 36 ​​Positionen

,

Poliervorrichtung für Faserverbinder aus Edelstahl

,

Hocheffiziente FC-UPC-Poliervorrichtung
Grundinformation
Herkunftsort: Guangdong, China
Markenname: Chuanglixun
Modellnummer: FC UPC
Zahlung und Versand AGB
Produkt-Beschreibung
FC/PC FC/UPC-Verbindungspoliervorrichtung
Allgemeine Größe FC/PC FC/UPC Verbindungspolsterung 36 FC Faserverbindungspolster Jig
Produktübersicht
Diese Faserpoliervorrichtung bietet eine hohe Stabilität und eine hervorragende Oberflächenqualität.Die gehärteten S2316 Stahlkonstruktionen sorgen für eine lange Lebensdauer.. Entworfen, um verschiedene Anschlussarten einschließlich SC, FC, ST, LC unterzubringen, und kann nach Kundenanforderungen angepasst werden.
36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 0 36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 1 36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 2 36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 3 36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 4 36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 5
Wesentliche Merkmale
  • Speziell für FC/PC- und FC/UPC-Anschlüsse ausgelegt
  • Einfacher Zugwechsel mit einfacher und flexibler Bedienung
  • Hohe Effizienz: bis zu 24, 32 oder 36 Steckverbinder pro Zyklus poliert
  • Der Erstpass für die Qualität der Endfläche erreicht 98%~100%
  • IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
  • Durchgangsrate bei Störungen ≥ 98% (100% typisch nach IEC-Normen)
  • PC-Rücklaufverlust ≥ 55 dB, Einsatzverlust ≤ 0,20 dB (typisch)
  • Austauschbare Zubehörteile verlängern die Lebensdauer erheblich
Technische Spezifikation
Modell FC-PC-24 FC-PC-32 FC-PC-36
Marke CLX CLX CLX
Typ des Steckers FC PC FC PC FC PC
Endgesicht PC PC PC
Durchmesser der Schraube 2.5 mm 2.5 mm 2.5 mm
Kapazität 24 Positionen 32 Positionen 36 Positionen
Einsetzungsverlust ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Rückkehrverlust ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Anwendung Verbundene FC-PC-Anschlüsse zum Polieren
Material Edelstahl
Abmessungen (L*W*H) 174*174*26 mm
Nettogewicht / Bruttogewicht 1.5 kg / 2,0 kg
Geeignete Maschinen Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Maschinen
Ergebnisse der Polierleistung
Polierte Verbindungs-Ferruleflächen
36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 6
Hochwertige Oberflächenpolierung ohne weiße Flecken, keine Kratzer und gut sichtbare Faserkanten
Testergebnisse für Einsatzverlust und Rücklaufverlust
36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 7
Typ des Steckers SM/UPC SM/APC MM/UPC
Einsetzungsverlust ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Rückkehrverlust ≥ 55 dB ≥ 60 dB ≥ 30 dB
Ergebnisse der Geometrieprüfung
36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 8
Parameter UPC-Kriterium Kriterium für APC
Radius der Krümmung 5 bis 25 mm 5 bis 12 mm
Höchste Offset 0 bis 50 μm 0 bis 50 μm
Faserhöhe -100 ~ +50 μm -100 ~ +50 μm
Winkel nicht mehr 80,00+/-0,50°
36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 9 36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 10
Herstellerinformationen
Shenzhen Chuanglixun Optoelektronische Ausrüstung Co., Ltd.
Gegründet im Jahr 2010, sind wir ein optisches Kommunikationsgeräteunternehmen, das Forschung und Entwicklung, Produktion, Kundendienst und technische Dienstleistungen integriert.,Wir bieten effektive Lösungen für technische Probleme, die bei der Produktion von Glasfaseranschlüssen auftreten.
36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 11 36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 12 36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 13 36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 14 36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 15 36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 16
Häufig gestellte Fragen
Sind Sie eine Fabrik oder ein Händler?
Wir sind eine Fabrik.
Was ist Ihr MOQ?
Mindestbestellmenge 1 Stück.
Bieten Sie Musterdienste an?
Ja, wir liefern Proben.
Wie wollen Sie mich versenden?
Wir versenden per DHL oder FedEx, in der Regel 4 bis 6 Tage. Die Lieferzeit kann je nach Bestellmenge variieren.
Wie zahlen wir?
Zahlung im Voraus oder mehrere Zahlungsmethoden einschließlich T/T und T/L.
Wie lange ist die Garantie für Ihr Produkt?
1 Jahr Garantiezeit mit kostenlosen Reparaturen (ohne Verbrauchsmaterialien).
Bieten Sie maßgeschneiderte Dienstleistungen an?
Ja, wir bieten maßgeschneiderte Dienstleistungen nach Kundenanforderungen und Spezifikationen.
36 Positionen Edelstahl Hochleistungs-FC UPC Poliervorrichtung für Faserverbindung Polish Jig 17
