LC PC 48 Steckverbinder Gehäuse Glasfaser Patch Cord Polisher Jig
Diese hochstabile Faserpoliervorrichtung bietet eine außergewöhnliche Oberflächenqualität für LC/PC-Anschlüsse.es gewährleistet eine lange Lebensdauer und eine zuverlässige Leistung.
Wesentliche Merkmale
- Speziell für LC/PC-Anschlüsse ausgelegt
- Einfacher Wickelwechsel mit einfacher, flexibler Bedienung
- Hohe Effizienz: bis zu 48 Steckverbinder pro Zyklus poliert
- Der Ertrag bei der Qualität der Endfläche erreicht 98-100%
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- Durchgangsrate bei Störungen ≥ 98% (normalerweise 100% nach IEC-Normen)
- PC-Rücklaufverlust ≥ 55 dB, Einsatzverlust ≤ 0,20 dB (typisch)
- Austauschbare Zubehörteile verlängern die Lebensdauer
Technische Spezifikation
| Modell |
LC-UPC-24 |
LC-PC-40 |
LC-PC-48 |
| Marke |
CLX |
CLX |
CLX |
| Typ des Steckers |
LC PC |
LC PC |
LC PC |
| Endgesicht |
PC |
PC |
PC |
| Durchmesser der Schraube |
1.25mm |
1.25mm |
1.25mm |
| Kapazität |
24 Positionen |
40 Positionen |
48 Positionen |
| Einsetzungsverlust |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,20 dB |
| Rückkehrverlust |
≥ 55 dB (PC) |
≥ 55 dB (PC) |
≥ 55 dB (PC) |
| Anwendung |
Verbundene LC-PC-Anschlüsse zum Polieren |
Verbundene LC-PC-Anschlüsse zum Polieren |
Verbundene LC-PC-Anschlüsse zum Polieren |
Zusätzliche Angaben:
Material: Edelstahl S136
Abmessungen: 174 × 174 × 26 mm
Nettogewicht: 1,5 kg / Bruttogewicht: 2,0 kg

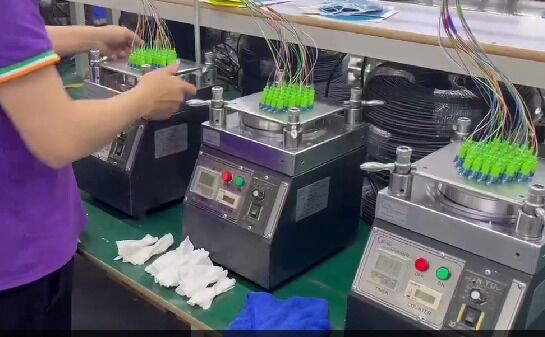

Geeignete Maschinen: Poliermaschine CLX-02E, Poliermaschine Seikoh Giken SFP-550 und ähnliche Maschinen

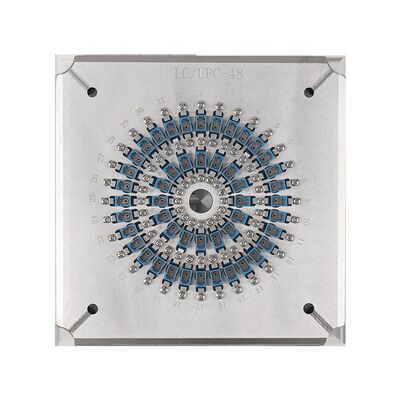

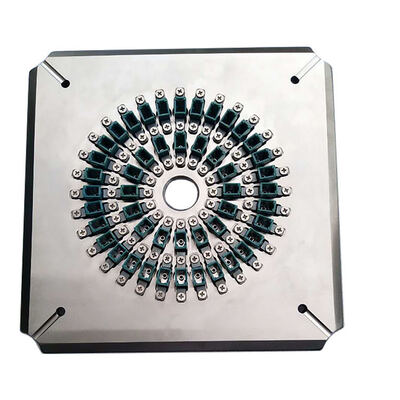

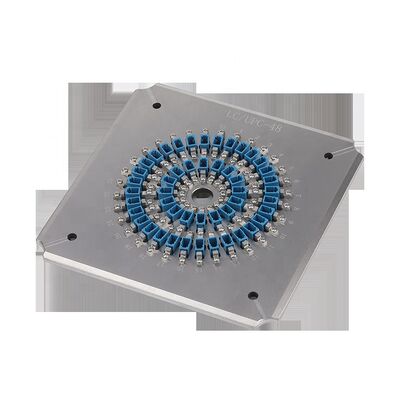

Produktbilder
Ergebnisse der Polierleistung
Polierte Verbindungs-Ferruleflächen
Hochwertige Oberflächenpolierung ohne weiße Flecken oder Kratzer.
Testergebnisse für Einsatzverlust und Rücklaufverlust
| Typ des Steckers |
SM/UPC |
SM/APC |
MM/UPC |
| Einsetzungsverlust |
≤ 0,20 dB |
≤ 0,20 dB |
≤ 0,50 dB |
| Rückkehrverlust |
≥ 55 dB |
≥ 60 dB |
≥ 30 dB |
Ergebnisse der Geometrieprüfung
| Parameter |
UPC-Kriterium |
Kriterium für APC |
| Radius der Krümmung |
5 bis 25 mm |
5 bis 12 mm |
| Höchste Offset |
0 bis 50 μm |
0 bis 50 μm |
| Faserhöhe |
-100 ~ +50 μm |
-100 ~ +50 μm |
| Winkel |
nicht mehr |
80,00+/-0,50° |
Herstellerinformationen

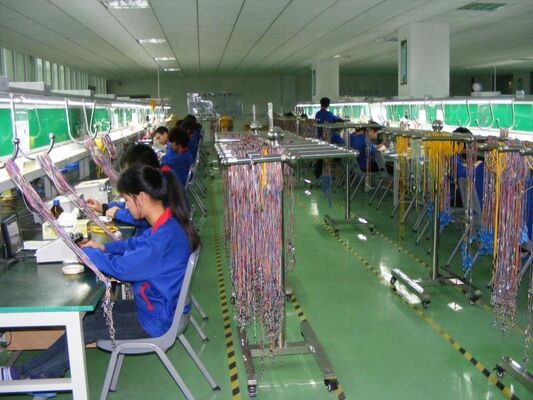

Shenzhen Chuanglixun Optoelektronische Ausrüstung Co., Ltd.
Gegründet im Jahr 2010, sind wir ein optisches Kommunikationsgeräteunternehmen, das Forschung und Entwicklung, Produktion, Kundendienst und technische Dienstleistungen integriert.,umfassende Kundendienstleistungen und kostenlose technische Unterstützung bei der Herstellung von Glasfaseranschlüssen.
Schifffahrtsinformationen
Wir nutzen die wichtigsten weltweiten Versandunternehmen, darunter DHL, FEDEX, UPS, EMS, TNT oder Seefracht.
Häufig gestellte Fragen
Sind Sie eine Fabrik oder ein Händler?
Wir sind die Fabrik.
Was ist Ihr MOQ?
Mindestbestellmenge 1 Stück.
Bieten Sie Musterdienste an?
Ja, wir liefern Proben.
Wie wollen Sie mich versenden?
Die Lieferung über DHL oder FedEx dauert 4-6 Tage, die je nach Bestellmenge entsprechend verlängert werden.
Wie zahlen wir?
Vorausbuchung oder mehrere Zahlungsmethoden einschließlich T/T und T/L.
Wie lange ist die Garantie für Ihr Produkt?
Garantie von 1 Jahr mit kostenloser Reparatur (ohne Verbrauchsgüter).
Bieten Sie maßgeschneiderte Dienstleistungen an?
Ja, wir bieten kundenspezifische Dienstleistungen.
