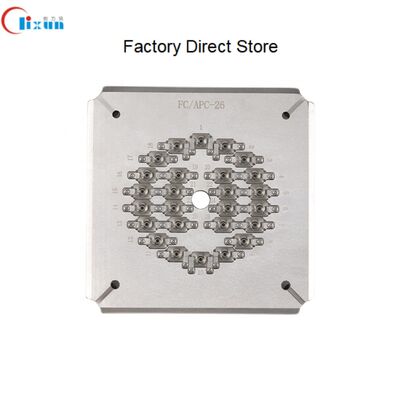

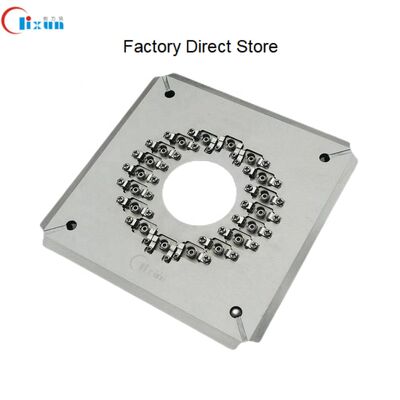

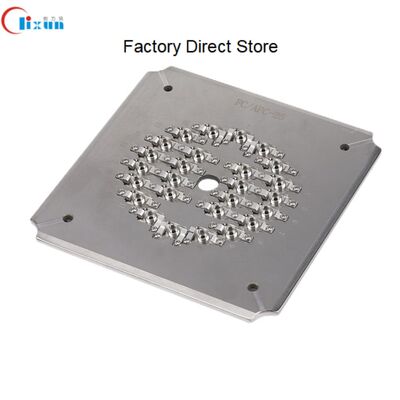

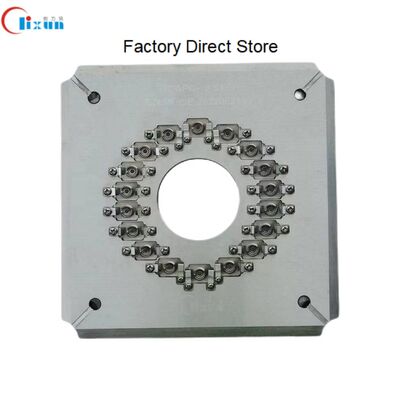

Verhärteter Edelstahl FC APC Glasfaser 18/26 Ports Poliervorrichtung mit Einfühlloss ≤0,20 dB

Brand Name: Chuanglixun
Model Number: FC/APC, FC/APC
Place of Origin: Guangdong, China
Minimum Order Quantity: 1
Tags

Lc-Verbindungsstückfaser-Polierausrüstung

Quadrat-Polierbefestigung

Lc-Verbindungsstück Polierbefestigung

Product Details

Nettogewicht: 1,3 kg Anzahl der Faser: 18/26
Größe: 174 mm * 174 mm * 26 mm Materialien: Verhärteter Edelstahl
Einfügedämpfung: ≤ 0,20 dB Rückflussverlust: ≥55dB (PC) ≥60dB (APC)
Fruchtdurchmesser: 2,5 mm Kapazität: 24 Positionen, 32 Positionen, 36 Positionen
Stirnfläche: PC Steckertyp: FC-PC
Krümmungsradius: 5–25 mm (UPC), 5–12 mm (APC) Apex-Versatz: 0-50μm
Faserhöhe: -100~+50μm Winkel: 8,00+/-0,50° (APC)
Ausbeute im ersten Durchgang: 98 % bis 100 %
Hervorheben

Poliervorrichtung aus gehärtetem Edelstahl

,

Faserpoliervorrichtung mit 18/26 Anschlüssen

,

Einfügedämpfung ≤0

Product Description

FC APC Optical Fiber 18/26 Ports Polishing Fixture (Festung für das Polieren von Anschlüssen)
Diese hochstabile Faserpoliervorrichtung bietet eine außergewöhnliche Oberflächenqualität für Glasfaseranschlüsse.es gewährleistet eine lange Lebensdauer und eine zuverlässige Leistung.
Wesentliche Merkmale
  • Speziell für FC/PC-Anschlüsse ausgelegt
  • Einfacher Jig-Austausch mit einfacher, flexibler Bedienung
  • Hohe Effizienz: 24, 32 oder 36 Steckverbinder pro Zyklus polieren
  • Der Ertrag bei der Qualität der Endfläche erreicht 98-100%
  • IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
  • Durchgangsrate bei Störungen ≥ 98% (normalerweise 100% nach IEC-Normen)
  • PC-Rücklaufverlust ≥ 55 dB, Einsatzverlust ≤ 0,20 dB (typisch)
  • Austauschbare Zubehörteile verlängern die Lebensdauer erheblich
Verhärteter Edelstahl FC APC Glasfaser 18/26 Ports Poliervorrichtung mit Einfühlloss ≤0,20 dB 0 Verhärteter Edelstahl FC APC Glasfaser 18/26 Ports Poliervorrichtung mit Einfühlloss ≤0,20 dB 1 Verhärteter Edelstahl FC APC Glasfaser 18/26 Ports Poliervorrichtung mit Einfühlloss ≤0,20 dB 2
Technische Spezifikation
Modell FC-PC-24 FC-PC-32 FC-PC-36
Marke CLX CLX CLX
Typ des Steckers FC PC FC PC FC PC
Endgesicht PC PC PC
Durchmesser der Schraube 2.5 mm 2.5 mm 2.5 mm
Kapazität 24 Positionen 32 Positionen 36 Positionen
Einsetzungsverlust ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Rückkehrverlust ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Anwendung Verbundene FC-PC-Anschlüsse zum Polieren Verbundene FC-PC-Anschlüsse zum Polieren Verbundene FC-PC-Anschlüsse zum Polieren
Material Edelstahl
Abmessungen (L*W*H) 174*174*26 mm
Nettogewicht / Bruttogewicht 1.5 kg / 2,0 kg
Geeignete Maschinen Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Maschinen
Ergebnisse der Polierleistung
Polierte Verbindungs-Ferruleflächen
Hochwertige Oberflächenpolierung ohne weiße Flecken oder Kratzer, mit gut sichtbaren Faserkanten.
Verhärteter Edelstahl FC APC Glasfaser 18/26 Ports Poliervorrichtung mit Einfühlloss ≤0,20 dB 3
Testergebnisse für Einsatzverlust und Rücklaufverlust
Typ des Steckers SM/UPC SM/APC MM/UPC
Einsetzungsverlust ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Rückkehrverlust ≥ 55 dB ≥ 60 dB ≥ 30 dB
Verhärteter Edelstahl FC APC Glasfaser 18/26 Ports Poliervorrichtung mit Einfühlloss ≤0,20 dB 4
Ergebnisse der Geometrieprüfung
Parameter UPC-Kriterium Kriterium für APC
Radius der Krümmung 5 bis 25 mm 5 bis 12 mm
Höchste Offset 0 bis 50 μm 0 bis 50 μm
Faserhöhe -100 ~ +50 μm -100 ~ +50 μm
Winkel nicht mehr 80,00+/-0,50°
Verhärteter Edelstahl FC APC Glasfaser 18/26 Ports Poliervorrichtung mit Einfühlloss ≤0,20 dB 5 Verhärteter Edelstahl FC APC Glasfaser 18/26 Ports Poliervorrichtung mit Einfühlloss ≤0,20 dB 6 Verhärteter Edelstahl FC APC Glasfaser 18/26 Ports Poliervorrichtung mit Einfühlloss ≤0,20 dB 7
Herstellerinformationen
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. wurde im Jahr 2010 als ein optisches Kommunikationsgeräteunternehmen gegründet, das Forschung und Entwicklung, Produktion, Kundendienst,und technische DienstleistungenWir bieten qualitativ hochwertige Produkte, umfassende After-Sales-Unterstützung und kostenlose technische Unterstützung für die Herausforderungen bei der Produktion von Glasfaserverbindern.
Häufig gestellte Fragen
Sind Sie eine Fabrik oder ein Händler?
Wir sind eine Fabrik.
Was ist Ihr MOQ?
Mindestbestellmenge 1 Stück.
Bieten Sie Musterdienste an?
Ja, wir liefern Proben.
Wie wollen Sie mich versenden?
Wir versenden per DHL oder FedEx innerhalb von 4 bis 6 Tagen, wobei der Zeitplan je nach Bestellmenge angepasst wird.
Wie zahlen wir?
Wir akzeptieren Vorausbuchungen oder zahlungsweise Zahlungen, einschließlich T/T und T/L.
Wie lange ist die Garantie für Ihr Produkt?
1 Jahr Garantiezeit mit kostenlosen Reparaturen (ohne Verbrauchsmaterialien).
Bieten Sie maßgeschneiderte Dienstleistungen an?
Ja, wir bieten maßgeschneiderte Dienstleistungen nach Kundenanforderungen und Spezifikationen.

Product Highlights

Hochpräzises FC-APC-Faserpoliergerät mit gehärteter Edelstahlkonstruktion. Poliert 18/26 Anschlüsse pro Zyklus mit außergewöhnlicher Leistung: ≤0,20 dB Einfügedämpfung, ≥60 dB APC-Rückflussdämpfung. Verfügt über unabhängige Komprimierung, 98–100 % Ausbeute beim ersten Durchgang und benutzerdefinierte Vorrichtungsoptionen.
