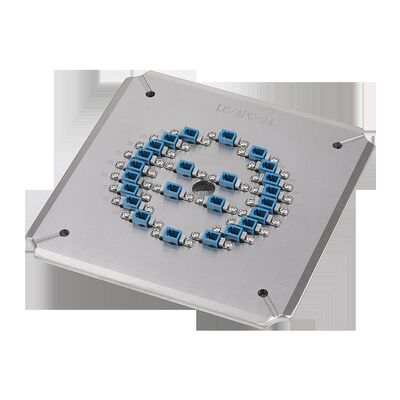

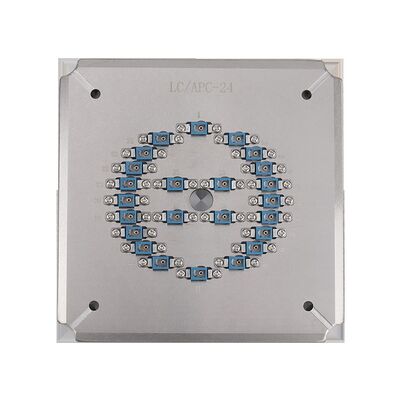

Universal LC APC 24-Positions Poliervorrichtung mit Edelstahl S136 für hocheffizientes Glasfaserpolieren
Produktdetails
| Steckertyp: | LC APC-Stecker | Bruttogewicht: | 2 kg |
|---|---|---|---|
| Verpackungsabmessungen: | 220*220*100mm | Maximale Kapazität: | 24 Positionen für LC-APC-Stecker |
| Abmessungen: | 174*174*26mm | Materialien: | Edelstahl S136 |
| Fruchtdurchmesser: | 1,25 mm | Einfügedämpfung: | ≤ 0,20 dB |
| Rückflussverlust: | ≥60 dB (UPC) | Nettogewicht: | 1,3 Kilogramm |
| Krümmungsradius: | 5–25 mm (UPC), 5–12 mm (APC) | Apex-Versatz: | 0-50μm |
| Faserhöhe: | -100~+50μm | Winkel: | 8,00+/-0,50° (APC) |
| Ausbeute im ersten Durchgang: | 98 % bis 100 % | ||
| Hervorheben |
Poliervorrichtung mit 24 Positionen,Glasfaser-Poliervorrichtung aus Edelstahl S136,Hocheffizienter LC-APC-Polierhalter |
||
Produktbeschreibung
Diese hochstabile Faserpoliervorrichtung/Jig bietet eine außergewöhnliche Oberflächenqualität für LC APC-Anschlüsse.Dieses Präzisionswerkzeug kann für SC angepasst werden, FC, ST, LC und andere Steckverbinderarten gemäß den Kundenanforderungen.
- Speziell für LC/APC-Anschlüsse ausgelegt
- Einfacher Wickelwechsel mit einfacher, flexibler Bedienung
- Hohe Effizienz: bis zu 24, 36 oder 48 Steckverbinder pro Zyklus poliert
- Die Ausbeute für die Qualität der Endoberfläche erreicht 98%~100%
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- Interferenzpassrate ≥98% (normalerweise 100%, je nach IEC-Normen)
- Leistung: Rücklaufverlust von APC ≥ 60 dB, Rücklaufverlust von UPC ≥ 55 dB, Einlassverlust ≤ 0,20 dB (typisch)
- Auswechselbare Zubehörteile für eine längere Lebensdauer
- Hochwertige, wärmebehandelte, gehärteten Stahlkonstruktionen

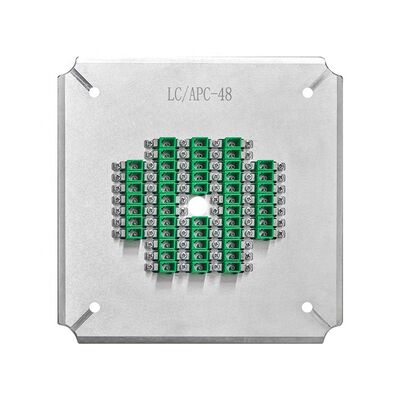

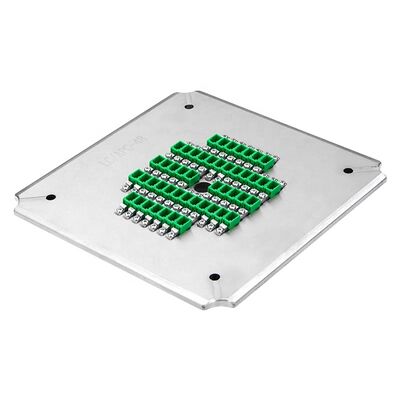

| Modell | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | LC-APC | LC-APC | LC-APC |
| Endgesicht | APC | APC | APC |
| Durchmesser der Schraube | 1.25mm | 1.25mm | 1.25mm |
| Kapazität | 24 Positionen | 36 Positionen | 48 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 60 dB (UPC) | ≥ 60 dB (UPC) | ≥ 60 dB (UPC) |
| Anwendung | Verbundene LC-APC-Anschlüsse zum Polieren | ||
| Material | Edelstahl | ||
| Abmessungen (L*W*H) | 174*174*26 mm | ||
| Nettogewicht / Bruttogewicht | 1.3 kg / 1,5 kg | ||
| Geeignete Maschinen | Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Maschinen | ||
Hochwertige Oberflächenpolierung ohne weiße Flecken, keine Kratzer und gut sichtbare Faserkante.
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|
| Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| Winkel | nicht mehr | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelektronische Ausrüstung Co., Ltd.
Gegründet im Jahr 2010, sind wir ein optisches Kommunikationsgeräteunternehmen, das Forschung und Entwicklung, Produktion, Kundendienst und technische Dienstleistungen integriert.,Ausgezeichneter Kundendienst und kostenloser technischer Support mit effektiven Lösungen für technische Probleme bei der Produktion von Glasfaseranschlüssen.
Wir sind eine Fabrik.
MOQ 1 Stück.
Ja, wir liefern Proben.
Wir versenden per DHL oder FedEx in 4 bis 6 Tagen, wobei der Zeitplan je nach Bestellmenge angepasst wird.
Zahlung im Voraus oder mehrere Zahlungsmethoden einschließlich T/T und T/L.
Garantie von 1 Jahr mit kostenloser Reparatur (ohne Verbrauchsgüter).
Ja, wir bieten kundenspezifische Dienstleistungen.
Produkt-Highlights
Hocheffiziente LC-APC-Poliervorrichtung mit 24 Positionen. Hergestellt aus gehärtetem S136-Stahl für Langlebigkeit. Erreicht eine Rückflussdämpfung von ≥60 dB, eine Einfügungsdämpfung von ≤0,20 dB und eine First-Pass-Ausbeute von 98–100 %. Kompatibel mit CLX-02E- und SFP-550-Maschinen.
