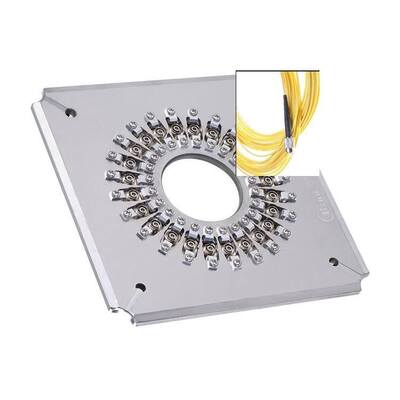

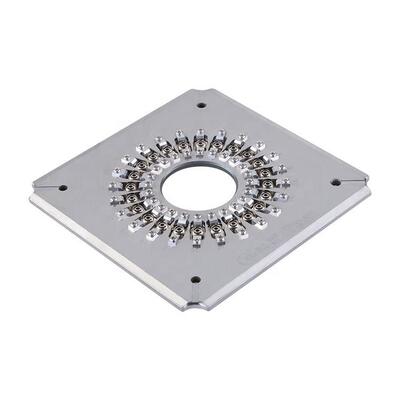

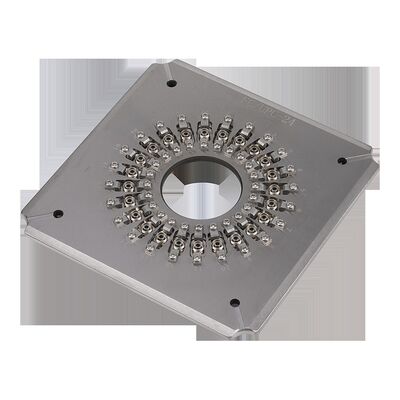

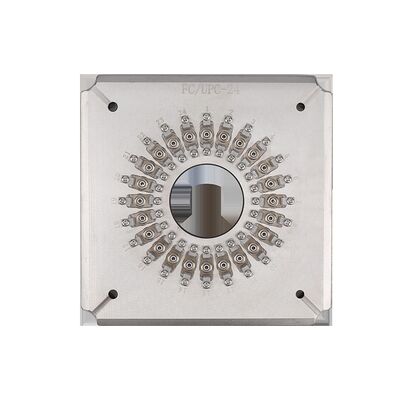

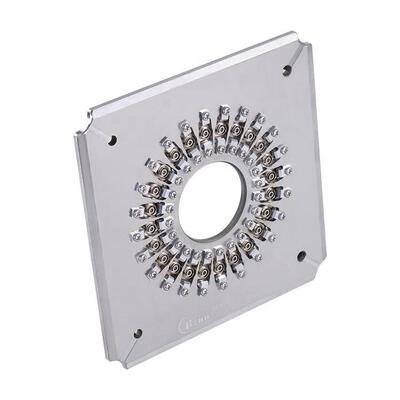

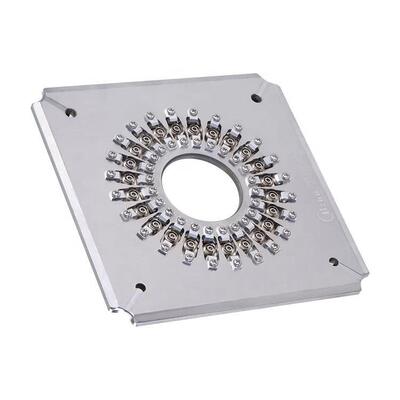

Edelstahl-S136 FC UPC-Poliervorrichtung mit 24/32/36 Steckverbinder Kapazität und unabhängige Kompressionsstruktur IPC
Produktdetails
| Steckertyp: | FC UPC | Stirnfläche: | UPC |
|---|---|---|---|
| Fruchtdurchmesser: | 2,5 mm | Kapazität: | 24/32/36 Positionen |
| Einfügedämpfung: | ≤ 0,20 dB | Rückflussverlust: | ≥ 55 dB (UPC) |
| Material: | Edelstahl | Dimension: | 174*174*26 mm |
| Nettogewicht: | 1,3 kg | Bruttogewicht: | 1,5 KG |
| Geeignete Maschinen: | CLX-02E, SFP-550 | APC-Rückflussdämpfung: | ≥60db |
| MM-Einfügedämpfung: | ≤ 0,50 dB | MM-Rückflussdämpfung: | ≥30dB |
| Krümmungsradius: | 5–25 mm (UPC), 5–12 mm (APC) | ||
| Hervorheben |
Poliervorrichtung aus Edelstahl S136,Glasfaser-Poliervorrichtung mit 24/32/36 Anschlüssen und einer Kapazität,Unabhängiger Komprimierungs-IPC-Struktur-FC-UPC-Polierhalter |
||
Produktbeschreibung
- Speziell für FC/UPC-Anschlüsse (PC) konstruiert
- Einfache Rumpfwechsel mit einfacher, flexibler Bedienung
- Hochleistungspolieren: 24, 32 oder 36 Verbindungen pro Zyklus
- 98%~100% Erstdurchgang für die Qualität der Endfläche
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- ≥98% Durchgangsrate bei Störungen (100% typisch für IEC-Normen)
- Rückkehrverlust von APC ≥ 60 dB, Rückkehrverlust von UPC ≥ 55 dB
- Einsetzungsverlust ≤ 0,20 dB (typisch)
- Auswechselbare Zubehörteile für eine längere Lebensdauer
- Für SC-, FC-, ST- und LC-Anschlüsse verfügbare kundenspezifische Designs
| Modell | FC-UPC-24 | FC-UPC-32 | FC-UPC-36 |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | FC UPC | FC UPC | FC UPC |
| Endgesicht | UPC-Kennzeichnung | UPC-Kennzeichnung | UPC-Kennzeichnung |
| Durchmesser der Schraube | 2.5 mm | 2.5 mm | 2.5 mm |
| Kapazität | 24 Positionen | 32 Positionen | 36 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) |
| Anwendung | Verbundene FC-UPC-Steckverbinder zum Polieren | Verbundene FC-UPC-Steckverbinder zum Polieren | Verbundene FC-UPC-Steckverbinder zum Polieren |
| Material | Edelstahl | ||
| Abmessungen (L*W*H) | 174*174*26 mm | ||
| Nettogewicht / Bruttogewicht (kg) | 1.3 kg / 1,5 kg | ||
| geeignete Maschinen | Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Maschinen | ||
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rücklaufverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|
| Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| Winkel | nicht mehr | 80,00+/-0,50° |
Produkt-Highlights
Die hocheffiziente FC/UPC-Faserpoliervorrichtung poliert bis zu 36 Steckverbinder pro Zyklus mit einer Ausbeute von 98–100 % im ersten Durchgang. Es besteht aus robustem Edelstahl und gewährleistet eine geringe Einfügungsdämpfung (≤0,20 dB) und eine hohe Rückflussdämpfung (≥55 dB). Reparierbares Design und kundenspezifische Optionen verfügbar.
