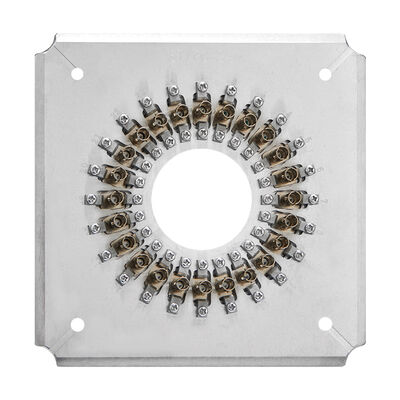

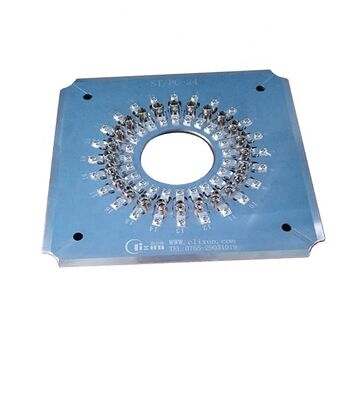

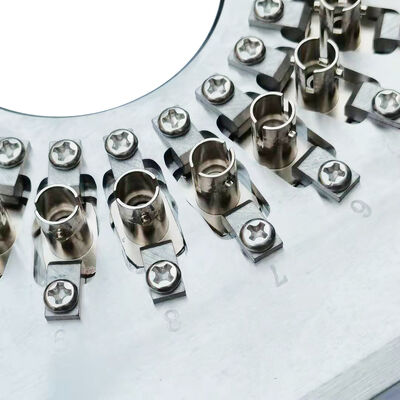

ST Glasfaser 24/32 Verbindungspoliervorrichtung mit gehärtetem Edelstahl S136 für hohe Effizienz und Einsetzverlust ≤0,20 dB
Produktdetails
| Material: | Gehärteter Edelstahl S136 | Größe: | 174mmx174mmx26mm |
|---|---|---|---|
| Nettogewicht: | 1,2 kg | Anzahl der Faser: | 24,32 |
| Einfügedämpfung: | ≤ 0,20 dB | Rückflussverlust: | ≥55 dB (PC) |
| Fruchtdurchmesser: | 2,5 mm | Kapazität: | 24 Positionen, 32 Positionen |
| Stirnfläche-Art: | PC, APC | Krümmungsradius: | 5–25 mm (UPC), 5–12 mm (APC) |
| Apex-Versatz: | 0-50μm | Faserhöhe: | -100~+50μm |
| Winkel: | 8,00+/-0,50° (APC) | Bruttogewicht: | 2,0 KILOGRAMM |
| Geeignete Maschinen: | CLX-02E, Seikoh Giken SFP-550 | ||
| Hervorheben |
Poliervorrichtung aus gehärtetem Edelstahl S136,24/32 Steckverbinder in einem Zyklus,Glasfaser-Poliervorrichtung |
||
Produktbeschreibung
- mit einer Leistung von mehr als 50 W und
- Einfach zu wechseln mit einfacher, flexibler Bedienung
- Hohe Effizienz: Polst bis zu 24 oder 32 Steckverbinder in einem Zyklus
- Der Erstpass für die Qualität der Endfläche erreicht 98%~100%
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- Durchgangsrate bei Störungen ≥ 98% (normalerweise 100%, je nach IEC-Standards)
- PC-Rücklaufverlust ≥ 55 dB, Einsatzverlust ≤ 0,20 dB (typisch)
- Austauschbare Zubehörteile verlängern die Lebensdauer
- Aus hochwertigem gehärtetem Stahl S136 für langlebige Haltbarkeit
- Erhältlich mit Bausteinen für SC-, FC-, ST-, LC-Anschlüsse und kundenspezifischen Designs
| Modell | Die in Absatz 1 genannten Bedingungen gelten nicht. | Der Begriff "Fördermittel" ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu verstehen. | Der Begriff "Fertigung" ist in Anhang I der Verordnung (EG) Nr. 1907/2006 zu verstehen. |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | ST PC | ST PC | ST APC |
| Endgesicht | PC | PC | APC |
| Durchmesser der Schraube | 2.5 mm | 2.5 mm | 2.5 mm |
| Kapazität | 24 Positionen | 32 Positionen | 26 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 60 dB (APC) |
| Anwendung | Verbundene ST-PC-Anschlüsse zum Polieren | Verbundene ST-PC-Anschlüsse zum Polieren | Verbundene ST-APC-Anschlüsse zum Polieren |
| Material | Edelstahl S136 | ||
| Abmessungen (L*W*H) | 174*174*26 mm | ||
| Nettogewicht / Bruttogewicht | 1.5 kg / 2,0 kg | ||
| Geeignete Maschinen | Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Maschinen | ||
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| - Nein. Ich weiß nicht. | Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|---|
| 1. | Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| 2. | Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| 3. | Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| 4. | Winkel | nicht mehr | 80,00+/-0,50° |
Die im Jahr 2010 gegründete Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. ist ein Unternehmen für optische Kommunikationsgeräte, das Forschung und Entwicklung, Produktion,Dienstleistungen nach dem Verkauf und technische DienstleistungenWir verkaufen nicht nur qualitativ hochwertige Produkte und bieten einen guten Kundendienst, sondern bieten unseren Kunden auch kostenlosen technischen Support.Für technische Probleme bei der Herstellung von GlasfaseranschlüssenWir bieten effektive Lösungen.
Produkt-Highlights
Die ST-Glasfaser-Poliervorrichtung poliert bis zu 32 ST-PC-Stecker pro Zyklus mit einer Einfügungsdämpfung von ≤ 0,20 dB und einer Rückflussdämpfung von ≥ 55 dB. Hergestellt aus gehärtetem S136-Stahl für Langlebigkeit. Hohe Ausbeute von 98–100 % beim ersten Durchgang. 2 Jahre Garantie, Mindestbestellmenge 1 Stück.
