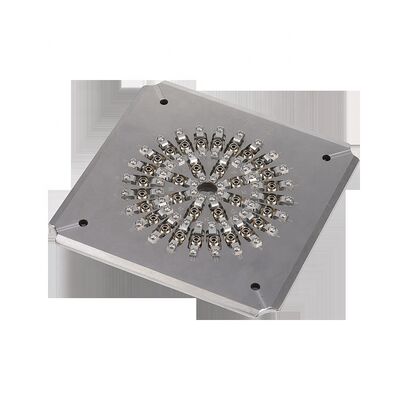

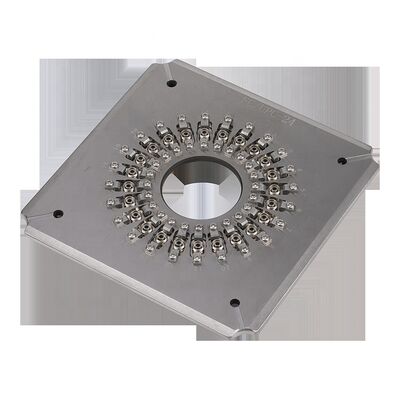

Verhärteter Edelstahl S2316 Glasfaserpoliergerät für FC-Anschlüsse mit 24/32/36 Kapazität und ≤0,20 dB Einsatzverlust
Produktdetails
| Typ: | Faser-Optikproduktions-Maschine | Größe: | 174mm*174mm*26mm |
|---|---|---|---|
| Material: | Verhärteter Edelstahl S2316 | Nettogewicht: | 1,3 kg |
| Anzahl der Faser: | 24/32/36 | Einfügedämpfung: | ≤ 0,20 dB |
| Rückflussverlust: | ≥55 dB (PC), ≥60 dB (APC) | Steckertyp: | FC-PC |
| Stirnfläche: | PC | Fruchtdurchmesser: | 2,5 mm |
| Kapazität: | 24/32/36 Positionen | Krümmungsradius: | 5–25 mm (UPC), 5–12 mm (APC) |
| Apex-Versatz: | 0-50μm | Faserhöhe: | -100~+50μm |
| Winkel: | 8,00+/-0,50° (APC) | ||
| Hervorheben |
Poliervorrichtung aus gehärtetem Edelstahl S2316,Glasfaser-Poliervorrichtung mit 24/32/36 Anschlüssen und einer Kapazität,Einfügedämpfung ≤ 0 |
||
Produktbeschreibung
- Speziell für FC/PC-Anschlüsse ausgelegt
- Einfacher Wickelwechsel mit einfacher, flexibler Bedienung
- Hohe Effizienz: 24, 32 oder 36 Steckverbinder pro Zyklus polieren
- Die Ausbeute für die Qualität der Endoberfläche erreicht 98%~100%
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- Durchgangsrate bei Störungen ≥ 98% (normalerweise 100% nach IEC-Normen)
- PC-Rücklaufverlust ≥ 55 dB, Einsatzverlust ≤ 0,20 dB (typisch)
- Austauschbare Zubehörteile verlängern die Lebensdauer erheblich
| Modell | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | FC PC | FC PC | FC PC |
| Endgesicht | PC | PC | PC |
| Durchmesser der Schraube | 2.5 mm | 2.5 mm | 2.5 mm |
| Kapazität | 24 Positionen | 32 Positionen | 36 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Anwendung | Verbundene FC-PC-Anschlüsse zum Polieren | ||
| Material | Edelstahl | ||
| Abmessungen (L*W*H) | 174*174*26 mm | ||
| Nettogewicht / Bruttogewicht | 10,3 kg / 1,5 kg | ||
| Geeignete Maschinen | Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Maschinen | ||
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|
| Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| Winkel | nicht mehr | 80,00+/-0,50° |
- Sind Sie eine Fabrik oder ein Händler?Wir sind eine Fabrik.
- Was ist Ihr MOQ?MOQ 1 Stück.
- Bieten Sie Musterdienste an?Wir liefern Proben.
- Wie wollen Sie mich versenden?Wir versenden per DHL oder FedEx in 4 bis 6 Tagen, je nach Bestellmenge.
- Wie zahlen wir?- Vorausbuchung oder Zahlungsmethoden einschließlich T/T und T/L.
- Wie lange ist die Garantie für Ihr Produkt?- 1-Jahresgarantie mit kostenlosen Reparaturen (ohne Verbrauchsmaterialien) und kostenbasierter Zubehörunterstützung nach der Garantie.
- Bieten Sie maßgeschneiderte Dienstleistungen an?Wir bieten kundenspezifische Dienstleistungen an.
Produkt-Highlights
Hocheffiziente Poliervorrichtung für FC-UPC-Faserstecker. Poliert bis zu 36 Anschlüsse pro Zyklus mit ≤0,20 dB Einfügedämpfung und ≥55 dB Rückflussdämpfung. Die Konstruktion aus gehärtetem Edelstahl sorgt für Langlebigkeit. 98-100 % Ausbeute beim ersten Durchgang. 1 Jahr Garantie.
