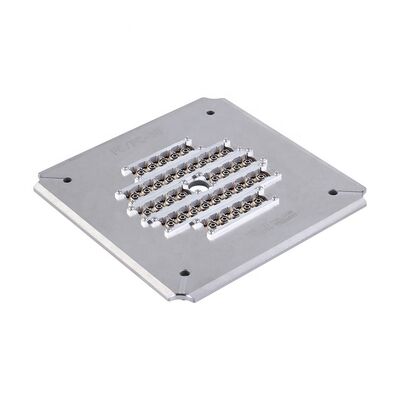

24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung

1
MOQ
€178.49-195.71
Preis
24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Material: Edelstahl S136
Abmessungen: 174 mm x 174 mm x 26 mm
Gewicht: 1,2 kg
Anzahl der Faser: 24
Größe des Ferrulenhalters: 2,5 mm
Steckertyp: FC-PC
Stirnfläche: PC
Fruchtdurchmesser: 2,5 mm
Kapazität: 24 Positionen
Einfügedämpfung: ≤ 0,20 dB
Rückflussverlust: ≥55 dB (PC)
Polier-Leistungsfähigkeit: 98 % bis 100 % Ausbeute beim ersten Durchgang
Interferenzdurchgangsrate: ≥98 %
Geeignete Maschinen: CLX-02E, Seikoh Giken SFP-550
Nettogewicht: 1,5 kg
Hervorheben:

Poliervorrichtung aus Edelstahl S136

,

24-Port-Glasfaser-Poliervorrichtung

,

2
Grundinformation
Herkunftsort: Guangdong, China
Markenname: Chuanglixun
Modellnummer: FC UPC-24, FC UPC-24
Zahlung und Versand AGB
Produkt-Beschreibung
FC-UPC 24-Port Optical Fiber Polishing Fixture

High-precision 2.5mm Ferrule-Halter mit Dimensionen 174×174×26mm, speziell für FTTH-Anwendungen entwickelt.

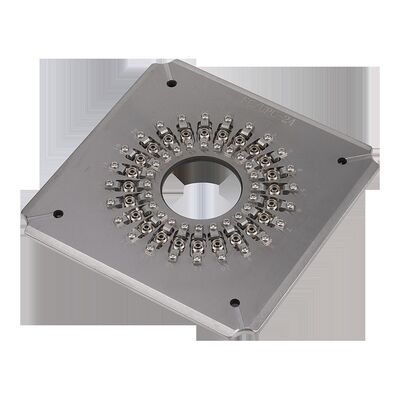

24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 0
Produktübersicht

Diese hochstabile Faserpoliervorrichtung liefert außergewöhnliche Oberflächenqualität und Präzision.Compatible with various connector types including SC (kompatibel mit verschiedenen Verbindungsarten, einschließlich SC), FC, ST und LC, mit kundenspezifischen Konfigurationen.

Wesentliche Merkmale
  • Speziell für FC/PC-Anschlüsse ausgelegt
  • Einfacher Jig-Austausch mit einfacher, flexibler Bedienung
  • Hohe Effizienz: bis zu 24, 32 oder 36 Steckverbinder pro Zyklus poliert
  • Der Ertragsgrad für die Qualität der Endoberfläche erreicht 98-100%
  • IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
  • Interferenzpassrate ≥ 98% (normalerweise 100% nach IEC-Normen)
  • PC-Rücklaufverlust ≥ 55 dB, Einsatzverlust ≤ 0,20 dB (typisch)
  • Austauschbare Zubehörteile zur Verlängerung der Lebensdauer

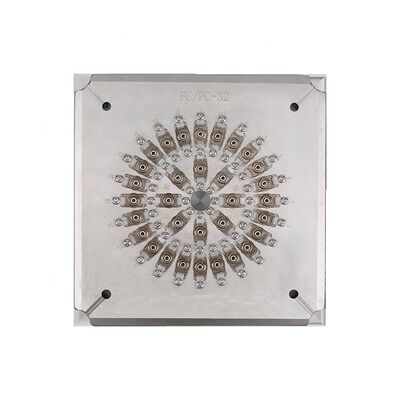

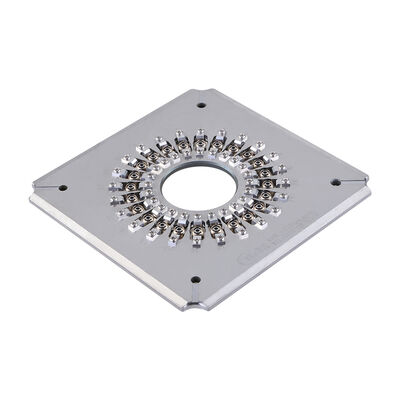

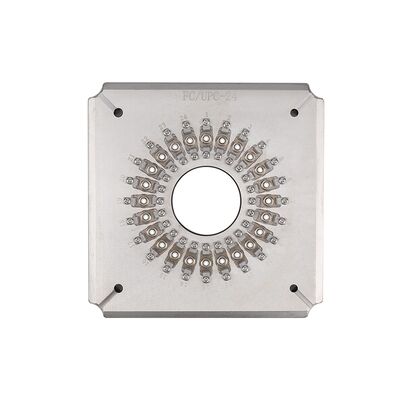

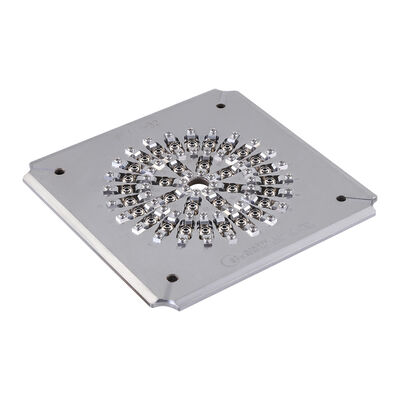

24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 1 24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 2 24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 3 24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 4
Technische Spezifikation
Modell FC-PC-24 FC-PC-32 FC-PC-36
Marke CLX CLX CLX
Typ des Steckers FC PC FC PC FC PC
Endgesicht PC PC PC
Durchmesser der Schraube 2.5 mm 2.5 mm 2.5 mm
Kapazität 24 Positionen 32 Positionen 36 Positionen
Einsetzungsverlust ≤ 0,20 dB ≤ 0,20 dB ≤ 0,20 dB
Rückkehrverlust ≥ 55 dB (PC) ≥ 55 dB (PC) ≥ 55 dB (PC)
Anwendung Verbundene FC-PC-Anschlüsse zum Polieren
Material Edelstahl
Abmessungen (L × W × H) 174 mal 174 mal 26 mm.
Nettogewicht / Bruttogewicht 15 kg und 2,0 kg.
Geeignete Maschinen Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Geräte
Holen Sie sich ein kostenloses Angebot
Ergebnisse der Polierleistung
Polierte Verbindungs-Ferruleflächen

High-Qualität End-Face Polishing ohne weiße Flecken oder Kratzer.

24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 5
Testergebnisse für Einsatzverlust und Rücklaufverlust
Typ des Steckers SM/UPC SM/APC MM/UPC
Einsetzungsverlust ≤ 0,20 dB ≤ 0,20 dB ≤ 0,50 dB
Rückkehrverlust ≥ 55 dB ≥ 60 dB ≥ 30 dB
24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 6
Ergebnisse der Geometrieprüfung
Parameter UPC-Kriterium Kriterium für APC
Radius der Krümmung 5 bis 25 mm 5 bis 12 mm
Höchste Offset 0 bis 50 μm 0 bis 50 μm
Faserhöhe -100 ~ +50 μm -100 ~ +50 μm
Winkel nicht mehr 80,00+/-0,50°
24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 7
Profil des Herstellers

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. wurde im Jahr 2010 als ein optisches Kommunikationsgeräteunternehmen gegründet, das Forschung und Entwicklung, Produktion, Kundendienst,und technische DienstleistungenWir bieten qualitativ hochwertige Produkte, umfassenden After-Sales-Support und kostenlose technische Unterstützung für Fiber-Connector-Produktions-Herausforderungen.

24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 8 24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 9 24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 10 24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 11
Häufig gestellte Fragen
Sind Sie eine Fabrik oder ein Händler?

Wir sind eine Fabrik.

Was ist Ihr MOQ?

Mindestbestellmenge 1 Stück.

Bieten Sie Musterdienste an?

Ja, wir liefern Proben.

Wie wollen Sie mich versenden?

Wir versenden per DHL oder FedEx innerhalb von 4-6 Tagen, mit Zeitausgleich basierend auf der Bestellmenge.

Wie zahlen wir?

Zahlung im Voraus oder mehrere Zahlungsmethoden einschließlich T/T und T/L.

Wie lange ist die Garantie für Ihr Produkt?

Garantie von 1 Jahr mit kostenloser Reparatur (ohne Verbrauchsgüter).

Bieten Sie maßgeschneiderte Dienstleistungen an?

Ja, wir bieten kundenspezifische Dienstleistungen.

24-Hafen-Glasfaserpohlgerät mit 2,5-mm-Ferrule-Halter und Edelstahl S136 Konstruktion für FTTH-Anwendung 12
