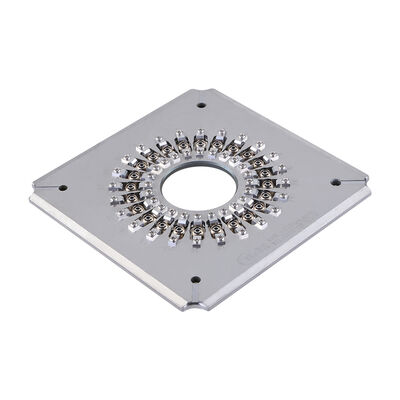

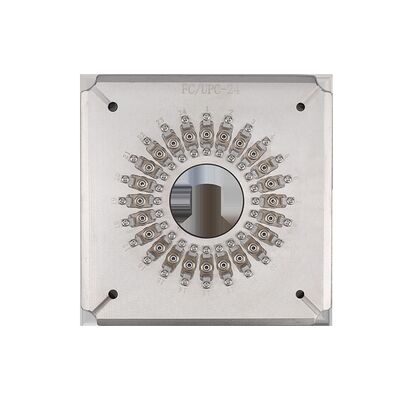

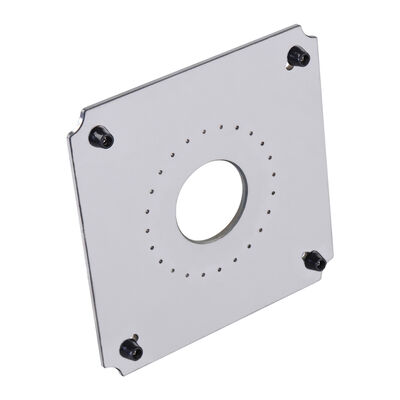

24 Port FC UPC Glasfaserpoliergerät mit gehärtetem Edelstahl S136 für hochwirksames Verbindungspolieren
Produktdetails
| Material: | Gehärteter Edelstahl S136 | Abmessungen: | 174mm x 174mm x 5,1mm |
|---|---|---|---|
| Gewicht: | 1,2 kg | Anzahl der Faser: | 24 |
| Steckertyp: | FC-PC | Stirnfläche: | PC |
| Fruchtdurchmesser: | 2,5 mm | Kapazität: | 24 Positionen |
| Einfügedämpfung: | ≤ 0,20 dB | Rückflussverlust: | ≥55 dB (PC) |
| Krümmungsradius: | 5-25 mm | Apex-Versatz: | 0-50μm |
| Faserhöhe: | -100~+50μm | Winkel: | 8,00+/-0,50° |
| Ausbeute im ersten Durchgang: | 98 % bis 100 % | ||
| Hervorheben |
Poliervorrichtung mit 24 Anschlüssen,Glasfaser-Poliervorrichtung aus gehärtetem Edelstahl S136,Hocheffizienter Polierhalter |
||
Produktbeschreibung
- Speziell für FC/PC-Anschlüsse ausgelegt
- Einfacher Wickelwechsel mit einfacher, flexibler Bedienung
- Hohe Effizienz: bis zu 24, 32 oder 36 Steckverbinder pro Zyklus poliert
- Die Ausbeute für die Qualität der Endoberfläche erreicht 98%~100%
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- Interferenzpassrate ≥ 98% (typisch 100% nach IEC-Normen)
- PC-Rücklaufverlust ≥ 55 dB, Einsatzverlust ≤ 0,20 dB (typisch)
- Auswechselbare Zubehörteile für eine längere Lebensdauer
| Parameter | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | FC PC | FC PC | FC PC |
| Endgesicht | PC | PC | PC |
| Durchmesser der Schraube | 2.5 mm | 2.5 mm | 2.5 mm |
| Kapazität | 24 Positionen | 32 Positionen | 36 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Material | Edelstahl | ||
| Abmessungen (L*W*H) | 174*174*26 mm | ||
| Nettogewicht / Bruttogewicht | 1.5 kg / 2,0 kg | ||
| Geeignete Maschinen | Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Geräte | ||
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|
| Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| Winkel | nicht mehr | 80,00+/-0,50° |
Holen Sie sich ein kostenloses Angebot über uns >>>GO
Produkt-Highlights
24-Port-FC-UPC-Poliervorrichtung zum hocheffizienten Polieren von Glasfasersteckern. Hergestellt aus rostfreiem, gehärtetem Edelstahl, bietet es außergewöhnliche Leistung mit ≤0,20 dB Einfügedämpfung und ≥55 dB Rückflussdämpfung. Anpassbare Optionen verfügbar.
