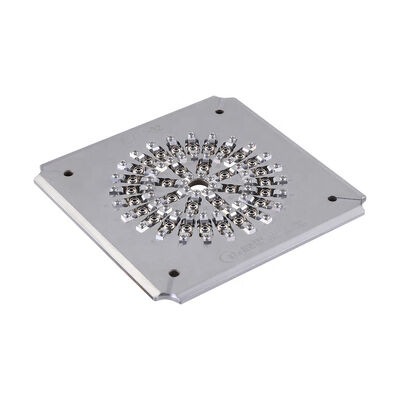

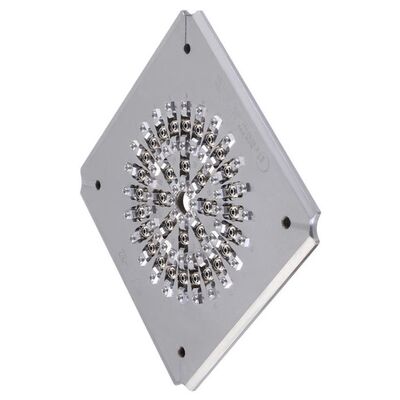

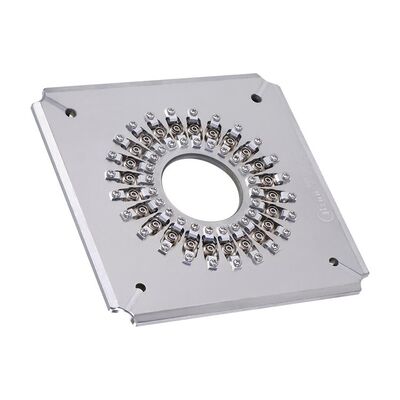

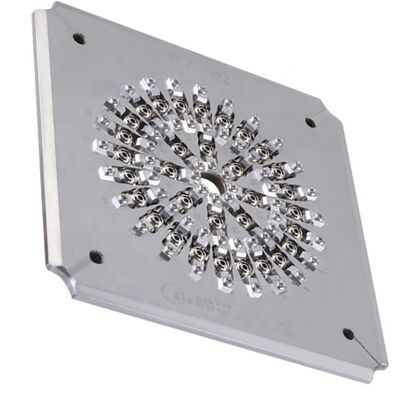

Verhärteter Edelstahl S136 32 Kernverbindungspoliergerät für hochwertig polierte Endflächen
Product Details
| Gewicht: | 1,3 kg | Material: | Gehärteter Edelstahl S136 |
|---|---|---|---|
| Abmessungen: | 174 mm * 174 mm * 5,1 mm | Anzahl der Faser: | 32 |
| Fruchtdurchmesser: | 2,5 mm | Kapazität: | 32 Positionen |
| Einfügedämpfung: | ≤ 0,20 dB | Rückflussverlust: | ≥55 dB (PC) |
| Krümmungsradius: | 5-25 mm | Apex-Versatz: | 0-50μm |
| Faserhöhe: | -100~+50μm | Winkel: | 8,00+/-0,50° |
| Stirnfläche: | PC | Steckertyp: | FC-PC |
| Nettogewicht: | 1,5 kg | ||
| Hervorheben |
Poliervorrichtung aus gehärtetem Edelstahl S136,Poliervorrichtung für Fasern mit 32 Kernanschlüssen,Hochwertiger Polierhalter für optische Fasern mit polierten Endflächen |
||
Product Description
- Speziell für FC/PC-Anschlüsse ausgelegt
- Einfacher Jig-Austausch mit einfacher, flexibler Bedienung
- Hohe Effizienz: bis zu 24, 32 oder 36 Steckverbinder pro Zyklus poliert
- Die Ausbeute für die Qualität der Endoberfläche erreicht 98%~100%
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- Interferenzpassrate ≥ 98% (normalerweise 100% nach IEC-Normen)
- PC-Rücklaufverlust ≥ 55 dB, Einsatzverlust ≤ 0,20 dB (typisch)
- Austauschbare Zubehörteile zur Verlängerung der Lebensdauer
| Modell | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | FC PC | FC PC | FC PC |
| Endgesicht | PC | PC | PC |
| Durchmesser der Schraube | 2.5 mm | 2.5 mm | 2.5 mm |
| Kapazität | 24 Positionen | 32 Positionen | 36 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Anwendung | Verbundene FC-PC-Anschlüsse zum Polieren | Verbundene FC-PC-Anschlüsse zum Polieren | Verbundene FC-PC-Anschlüsse zum Polieren |
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| - Nein. Ich weiß nicht. | Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|---|
| 1 | Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| 2 | Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| 3 | Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| 4 | Winkel | nicht mehr | 80,00+/-0,50° |
Product Highlights
Die 32-Kern-FC-UPC-Faserpoliervorrichtung liefert hochwertige Endflächen mit einer Einfügungsdämpfung von ≤0,20 dB und einer Rückflussdämpfung von ≥55 dB. Hergestellt aus gehärtetem Edelstahl für Langlebigkeit, poliert es 32 Anschlüsse pro Zyklus mit einer Ausbeute von 98–100 % im ersten Durchgang. Benutzerdefinierte Optionen verfügbar.
