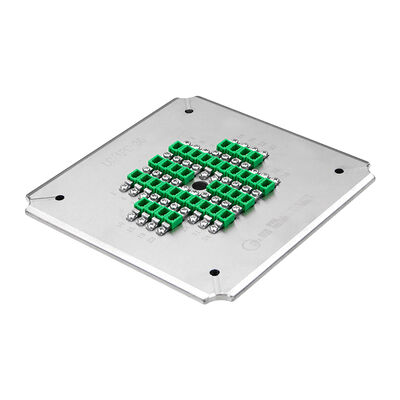

24 Kern LC-APC Poliervorrichtung mit Edelstahl S2316 für hocheffiziente Glasfaserpolierung
Produktdetails
| Anzahl der Faser: | 24 | Gewicht: | 1,5 kg |
|---|---|---|---|
| Abmessungen: | 174mm*174mm*26mm | Steckertyp: | LC APC |
| Stirnfläche: | APC | Fruchtdurchmesser: | 1,25 mm |
| Kapazität: | 24 Positionen | Einfügedämpfung: | ≤ 0,20 dB |
| Rückflussverlust: | ≥60 dB (PC) | Material: | Edelstahl |
| Nettogewicht: | 1,3 Kilogramm | Bruttogewicht: | 1,5 kg |
| Krümmungsradius: | 5-25 mm | Apex-Versatz: | 0-50μm |
| Faserhöhe: | -100~+50μm | ||
| Hervorheben |
24-Kern-Poliervorrichtung,Glasfaser-Poliervorrichtung aus Edelstahl S2316,Hocheffizienter LC-APC-Polierhalter |
||
Produktbeschreibung
- Speziell für LC/APC-Anschlüsse ausgelegt
- Einfacher Jig-Austausch mit einfacher, flexibler Bedienung
- Hohe Effizienz: 24, 36 oder 48 Steckverbinder pro Zyklus poliert
- Der Ertrag bei der Qualität der Endfläche erreicht 98% bis 100%
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- APC-Rücklaufverlust ≥ 60 dB, Einsatzverlust ≤ 0,20 dB (typisch)
- Austauschbare Zubehörteile verlängern die Lebensdauer

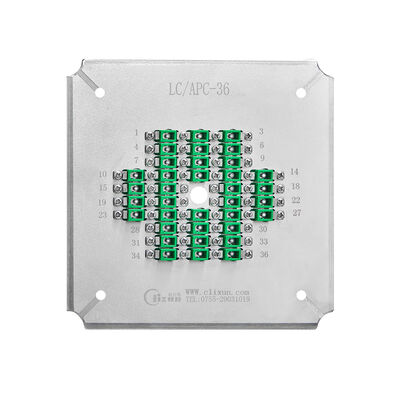

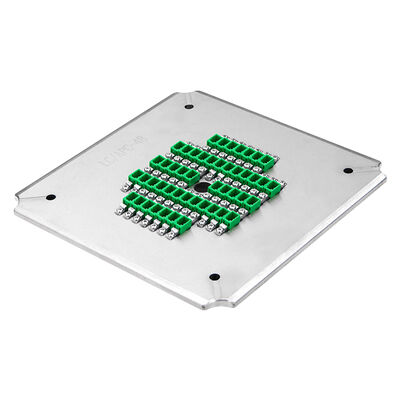

| Modell | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | LC APC | LC APC | LC APC |
| Endgesicht | APC | APC | APC |
| Durchmesser der Schraube | 1.25mm | 1.25mm | 1.25mm |
| Kapazität | 24 Positionen | 36 Positionen | 48 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 60 dB (PC) | ≥ 60 dB (PC) | ≥ 60 dB (PC) |
| Anwendung | Verbundene LC-APC-Anschlüsse zum Polieren | Verbundene LC-APC-Anschlüsse zum Polieren | Verbundene LC-APC-Anschlüsse zum Polieren |
| Material | Edelstahl | ||
| Abmessungen (L*W*H) | 174*174*26 mm | ||
| Nettogewicht / Bruttogewicht | 1.3 kg / 1,5 kg | ||
| Geeignete Maschinen | Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Maschinen | ||
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|
| Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| Winkel | nicht mehr | 80,00+/-0,50° |
Produkt-Highlights
Die hochpräzise 24-Kern-LC-APC-Poliervorrichtung liefert eine außergewöhnliche Endflächenqualität mit ≥60 dB Rückflussdämpfung und ≤0,20 dB Einfügedämpfung. Verfügt über eine verschleißfeste Stahlkonstruktion, eine IPC-Struktur für unabhängige Kompression und anpassbare Optionen. Erzielt 98-100 % First-Pass-Ertrag bei einfacher Bedienung.
