Name: 32-Faser Abrasionsbeständigkeit gehärteter Edelstahl S136 FC UPC Glasfaser Polieren Jig
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: FC-UPC-32, FC/UPC32
Price: 2.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Gewicht: 1,5 kg

Material: Gehärteter Edelstahl S136

Abmessungen: 174mm x 174mm x 8mm

Anzahl der Faser: 32

Einfügungsdämpfung SM/UPC: ≤ 0,20 dB

Einfügungsdämpfung SM/APC: ≤ 0,20 dB

Einfügungsdämpfung MM/UPC: ≤ 0,50 dB

Rückflussdämpfung SM/UPC: ≥55dB

Rückflussdämpfung SM/APC: ≥60db

Rückflussdämpfung MM/UPC: ≥30dB

Krümmungsradius UPC: 5-25 mm

Krümmungsradius APC: 5-12 mm

Apex-Versatz: 0-50μm

Faserhöhe: -100~+50μm

Winkel-APC: 8,00+/-0,50°

Hervorheben:

32-Faser-Poliervorrichtung

Abriebfeste Glasfaser-Poliervorrichtung

Poliervorrichtung aus gehärtetem Edelstahl S136 FC UPC

Grundinformation

Herkunftsort: Guangdong, China

Markenname: chuanglixun

Modellnummer: FC-UPC-32, FC/UPC32

Zahlung und Versand AGB

Galerie

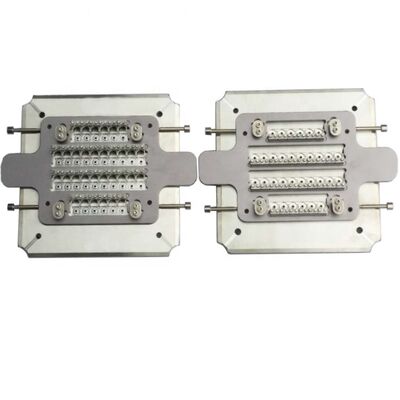

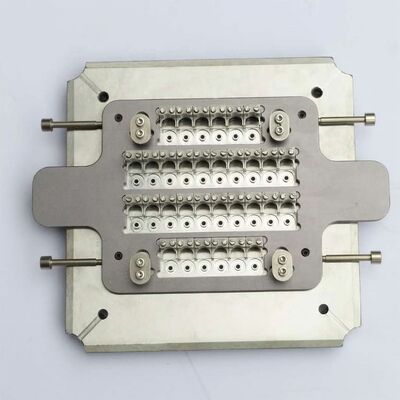

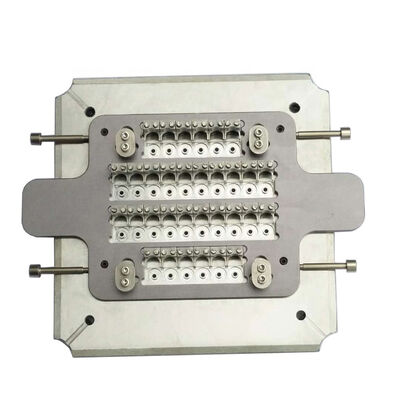

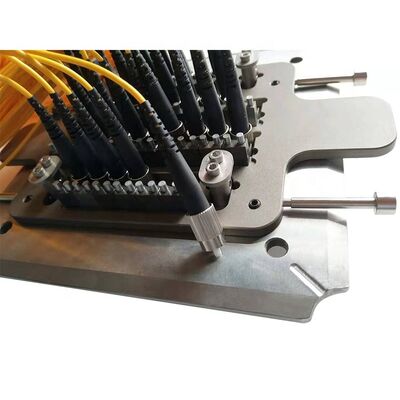

32-Faser Abrasionsbeständigkeit gehärteter Edelstahl S136 FC UPC Glasfaser Polieren Jig

Produkt-Beschreibung

FC UPC 32-Faser-Poliggeräte

Speziell entworfene, abnutzungsbeständige, aus Edelstahl gefertigte Glasfaser-Handpoliermaschine für FC-UPC-Anschlüsse mit schnellen Montage- und Demontagefunktionen.

Produktmerkmale

mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm
Hochwertige Endpolerierung mit ausgezeichneter 3D-Passrate und geringer Wiederholungsrate
Schnelle Montage und Demontage für einfache und flexible Bedienung
Verschleißbeständige, rostfeste Konstruktion, die Verformungen widersteht
Ersetzbare FC UPC-Leuchtenadapterverbindung verlängert die Lebensdauer der Leuchten

Technische Spezifikation

Herkunftsort	China
Markenbezeichnung	Zhejiang
Modellnummer	FC-PC-36
Typ	Glasfaserpoliergerät
Zahl der Faserpositionen	32 Positionen
Anwendung	FTTH-Produktion und Produktion von Glasfaser-Patch-Kabeln
Funktion	Halten und Polieren von FC-UPC-Anschlüssen
Abmessungen	Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
Gewicht	1.5 kg
Material	Verhärteter Edelstahl S136
Paket	Kissenpolster und Kartonkasten
MOQ	1 PCS

Polierleistung

Hochwertige Oberflächenpolierung ohne weiße Flecken oder Kratzer, gut sichtbare Faserkanten

Testergebnisse für Einsatzverlust und Rücklaufverlust

Typ des Steckers	SM/UPC	SM/APC	MM/UPC
Einsetzungsverlust	≤ 0,20 dB	≤ 0,20 dB	≤ 0,50 dB
Rückkehrverlust	≥ 55 dB	≥ 60 dB	≥ 30 dB

Ergebnisse der Geometrieprüfung

Parameter	UPC-Kriterium	Kriterium für APC
Radius der Krümmung	5 bis 25 mm	5 bis 12 mm
Höchste Offset	0 bis 50 μm	0 bis 50 μm
Faserhöhe	-100 ~ +50 μm	-100 ~ +50 μm
Winkel	nicht mehr	80,00+/-0,50°

Herstellerinformationen

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. wurde im Jahr 2010 als ein optisches Kommunikationsgeräteunternehmen gegründet, das Forschung und Entwicklung, Produktion,Dienstleistungen nach dem Verkauf und technische DienstleistungenWir bieten qualitativ hochwertige Produkte, umfassenden After-Sales-Service und kostenlose technische Unterstützung für die Herausforderungen bei der Produktion von Glasfaserverbindern.
