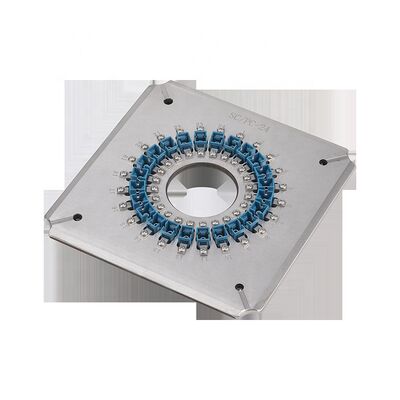

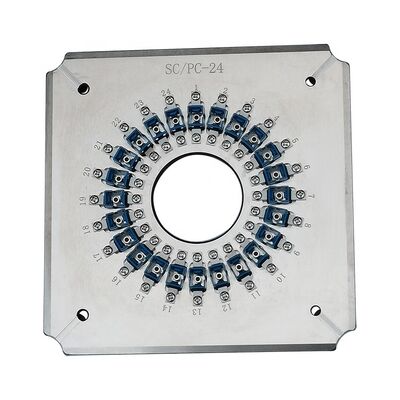

24 Port SC UPC Glasfaserpoliervorrichtung mit gehärtetem Edelstahl S136 und Einsetzverlust ≤0,20 dB
Produktdetails
| Typ: | Faser-Optikproduktions-Maschine | Nettogewicht: | 1,2 kg |
|---|---|---|---|
| Material: | Gehärteter Edelstahl S136 | Größe: | 174mm x 174mm x 26mm |
| Anzahl der Faser: | 24 | Einfügedämpfung: | ≤ 0,20 dB |
| Rückflussverlust: | ≥55 dB (PC) ≥60 dB (APC) | Fruchtdurchmesser: | 2,5 mm |
| Kapazität: | 24 Positionen | Stirnfläche: | UPC |
| Steckertyp: | SC UPC | Dimension: | 174*174*26 mm |
| Bruttogewicht: | 1,5 kg | Krümmungsradius: | 5-25 mm |
| Apex-Versatz: | 0-50μm | ||
| Hervorheben |
Poliervorrichtung mit 24 Anschlüssen,Glasfaser-Poliervorrichtung aus gehärtetem Edelstahl S136,Einfügedämpfung ≤0 |
||
Produktbeschreibung
- Speziell für SC/UPC-Anschlüsse konstruiert
- Einfacher Wickelwechsel mit einfacher, flexibler Bedienung
- Hohe Effizienz: bis zu 24, 32 oder 36 Steckverbinder pro Zyklus poliert
- Die Ausbeute für die Qualität der Endoberfläche erreicht 98%~100%
- IPC-Struktur mit unabhängiger Kompression für jeden Steckverbinder
- Interferenzpassrate ≥ 98% (normalerweise 100% nach IEC-Normen)
- UPC-Rückgabeverlust ≥ 55 dB, Einfügungsverlust ≤ 0,20 dB (typisch)
- Auswechselbare Zubehörteile für eine längere Lebensdauer
| Modell | Der Ausdruck "SPD" ist in Anhang I Buchstabe a der Verordnung (EG) Nr. 1272/2008 zu finden. | Die in Absatz 1 genannten Bedingungen gelten nicht. | Die in Absatz 1 genannten Bedingungen gelten nicht. |
|---|---|---|---|
| Marke | CLX | CLX | CLX |
| Typ des Steckers | SC UPC | SC UPC | SC UPC |
| Endgesicht | UPC-Kennzeichnung | UPC-Kennzeichnung | UPC-Kennzeichnung |
| Durchmesser der Schraube | 2.5 mm | 2.5 mm | 2.5 mm |
| Kapazität | 24 Positionen | 32 Positionen | 36 Positionen |
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Rückkehrverlust | ≥ 55 dB (PC) | ≥ 55 dB (PC) | ≥ 55 dB (PC) |
| Anwendung | Verbundene SC-UPC-Steckverbinder zum Polieren | Verbundene SC-UPC-Steckverbinder zum Polieren | Verbundene SC-UPC-Steckverbinder zum Polieren |
| Material | Edelstahl | ||
| Abmessungen (L*W*H) | 174*174*26 mm | ||
| Nettogewicht / Bruttogewicht | 1.3 kg / 1,5 kg | ||
| Geeignete Maschinen | Schleifmaschine CLX-02E, Schleifmaschine Seikoh Giken SFP-550 und ähnliche Maschinen | ||
| Typ des Steckers | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| - Nein. Ich weiß nicht. | Parameter | UPC-Kriterium | Kriterium für APC |
|---|---|---|---|
| 1 | Radius der Krümmung | 5 bis 25 mm | 5 bis 12 mm |
| 2 | Höchste Offset | 0 bis 50 μm | 0 bis 50 μm |
| 3 | Faserhöhe | -100 ~ +50 μm | -100 ~ +50 μm |
| 4 | Winkel | nicht mehr | 80,00+/-0,50° |
Produkt-Highlights
Hochpräzises SC UPC 24-Port-Faserpoliergerät mit gehärtetem S136-Stahl für Langlebigkeit. Erreicht eine Einfügungsdämpfung von ≤ 0,20 dB, eine Rückflussdämpfung von ≥ 55 dB und eine First-Pass-Ausbeute von 98–100 %. Anpassbare Vorrichtungen und 1 Jahr Garantie.
